퓨즈, SPD 및 스위치가있는 PV 컴 바이 너 박스 1 in 1 출력 1000VDC | HS 시리즈
(1) PV 결합기 박스 1 in 1 아웃 에 대한 1000VDC 시스템.
(2) 통합 DC 퓨즈 + 유형 2 SPD + DC 스위치 단로기 과전류, 서지 및 안전한 절연을 위해.
(3) 야외 IP65 / IK09 PC 인클로저, 벽면 장착, PG 글랜드 2.5-16mm².
HS 시리즈 - PV 컴바이너 박스 1 in 1 out 1000VDC
그리고 HS 시리즈 PV 컴바이너 박스 1 in 1 아웃 은 안정적인 과전류, 서지 보호 및 안전한 절연이 필요한 단일 스트링 태양광 회로용으로 설계되었습니다. 이 제품은
DC 퓨즈, a 유형 2 SPD및 DC 스위치 단로기.
견고한 PC 인클로저는 다음과 같은 등급을 받았습니다. IP65 그리고 IK09 실외용.
더 많은 모델 살펴보기 PV 컴바이너 박스 랜딩 페이지에서 생산 및 OEM에 대해 알아보고
PV 컴바이너 박스 제조업체 페이지. 차단기 기반 변형에 대해서는 DC 차단기(MCB). 견적이 필요하신가요? 문의하기.
주요 기능
- 토폴로지: PV 컴바이너 박스 1 in 1 아웃(단일 PV 스트링)
- 시스템 전압: 1000V DC
- 보호 세트: 10×38mm DC 퓨즈 (유형 16 A), 유형 2 SPD (40kA), DC 스위치 단로기 (32 A)
- 인클로저: PC, IP65 진입 및 IK09 영향 평가
- 배선: PG09 입력 및 PG21 출력 케이블 글랜드, 도체 2.5-16mm²
- 표준: SPD는 다음과 정렬됩니다.
IEC/EN 61643-31;
다음을 통한 시장 규정 준수 CE 조화 표준
그리고 UL 고려 사항(해당되는 경우).
기술 사양
| 사양 | 가치 |
|---|---|
| 시리즈 | HS |
| 입력 / 출력 | 1 입력/1 출력(단일 스트링) |
| 최대 시스템 전압 | 1000V DC |
| 최대 DC 단락 전류(입력당) | 16A(변경 가능) |
| 최대 출력 전류 | 32 A |
| 서지 보호 장치 | 유형 2, 40 kA, IEC/EN 61643-31 |
| 퓨즈 | 10×38mm DC 퓨즈, 유형 16A, 옵션 LED 표시기 |
| 스위치 단로기 | DC 스위치 단로기, 32A, 1200V 절연 |
| 인클로저 | PC |
| 보호 등급 | IP65 |
| 내충격성 | IK09 |
| 치수(W×H×D) | 218 × 200 × 100mm |
| 케이블 항목 | PG09(입력), PG21(출력) |
| 도체 크기 | 2.5-16 mm² |
| 작동 온도 | -20 ℃ ~ +60 ℃ |
| 습도 | ≤ 99% |
| 고도 | ≤ 2000 m |
| 설치 | 벽면 장착 |

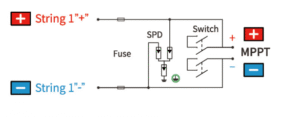

배선 다이어그램
애플리케이션
- 주거용 옥상 태양광(단일 스트링)
- 서지 및 절연 보호가 필요한 소형 C&I PV 어레이
- IP65 및 IK09가 필요한 실외 설치
관련 구성 요소: DC 퓨즈, DC SPD, DC 스위치 단로기, DC 차단기.
자주 묻는 질문
PV 컴바이너 박스 1 in 1 아웃이란 무엇인가요?
절연 및 유지보수 안전을 위해 DC 퓨즈, 유형 2 SPD 및 DC 스위치 단로기가 통합된 단일 PV 스트링용 컴바이너 박스입니다. 더 보기 PV 컴바이너 박스 랜딩 페이지 를 클릭하세요.
서지 보호 표준을 충족하나요?
예. SPD는 다음과 일치합니다. IEC/EN 61643-31. 시장 접근에는 다음이 필요할 수 있습니다. CE 조화 표준 그리고 UL 해당되는 경우 규정 준수.
어떤 케이블을 연결할 수 있나요?
PG09 입력 및 PG21 출력 글랜드는 2.5-16mm² 도체를 수용합니다.
견적 요청하기
PV 스트링 전류와 케이블 크기를 공유해 주시면 그에 따라 퓨즈와 글랜드를 구성해 드립니다. 견적 받기 →
