PV 컴바이너 박스 2 in 1 아웃 1000VDC | HS 시리즈 (퓨즈, SPD 및 스위치 포함)
(1) PV 결합기 박스 2 in 1 아웃 에 대한 1000VDC PV 어레이.
(2) 통합 DC 퓨즈 + 유형 2 SPD + DC 스위치 단로기 를 사용하여 이중 문자열 입력 보호 및 격리를 지원합니다.
(3) 견고함 IP65 / IK09 PC 인클로저, 벽면 장착형, PG 케이블 글랜드 2.5-16mm² 포함.
HS 시리즈 - PV 컴바이너 박스 2 in 1 아웃 1000VDC
그리고 HS 시리즈 PV 컴바이너 박스 2 in 1 아웃 는 서지 억제 및 안전한 절연 기능을 갖춘 이중 스트링 입력 보호가 필요한 소형 태양광 발전 시스템을 위해 설계되었습니다. 이 제품은
DC 퓨즈, a 유형 2 SPD및 DC 스위치 단로기.
실외에서 사용할 수 있는 PC 인클로저(IP65, IK09)는 열악한 환경에서도 안정적인 작동을 보장합니다.
전체 제품군 보기 PV 컴바이너 박스 랜딩 페이지에서 자세히 알아보거나
제조업체 페이지. 차단기가 장착된 대체품은 다음을 확인하세요. DC 차단기. OEM 문의, 문의하기.
주요 기능
- 토폴로지: 2 in 1 아웃(듀얼 PV 스트링을 하나의 출력으로 결합)
- 시스템 전압: 1000V DC
- 보호 세트: 10×38mm DC 퓨즈 (각 16A), 유형 2 SPD (40kA), DC 스위치 단로기 (32 A)
- 인클로저: 폴리카보네이트, IP65 진입 및 IK09 충격 보호
- 배선: PG09 입력 및 PG21 출력 케이블 글랜드, 2.5-16mm² 도체
- 표준: SPD 테스트 결과
IEC/EN 61643-31;
준수 CE 조화 표준
그리고 UL 요구 사항(해당되는 경우).
기술 사양
| 사양 | 가치 |
|---|---|
| 시리즈 | HS |
| 입력 / 출력 | 2 입력/1 출력(2개 스트링 결합) |
| 최대 시스템 전압 | 1000V DC |
| 최대 DC 단락 전류(입력당) | 16A(구성 가능) |
| 최대 출력 전류 | 32 A |
| 서지 보호 장치 | 유형 2 SPD, 40 kA, IEC/EN 61643-31 |
| 퓨즈 | DC 퓨즈 2개 × 10×38mm, 유형 16A, LED 표시기 옵션 |
| 스위치 단로기 | DC 스위치 단로기, 32A, 1200V 절연 |
| 인클로저 | PC |
| 보호 등급 | IP65 |
| 내충격성 | IK09 |
| 치수(W×H×D) | 약 240 × 220 × 110mm |
| 케이블 항목 | PG09(입력), PG21(출력) |
| 도체 크기 | 2.5-16 mm² |
| 작동 온도 | -20 ℃ ~ +60 ℃ |
| 습도 | ≤ 99% |
| 고도 | ≤ 2000 m |
| 설치 | 벽면 장착 |

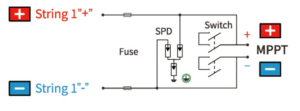

배선 다이어그램
애플리케이션
- 이중 스트링이 있는 주거용 태양광 어레이
- 2 입력 보호가 필요한 소형 상업용 태양광 시스템
- IP65/IK09 인클로저가 필요한 실외 태양광 발전 설비
관련 구성 요소: DC 퓨즈, DC SPD, DC 스위치 단로기, DC 차단기.
자주 묻는 질문
PV 컴바이너 박스 2 in 1 아웃이란 무엇인가요?
퓨즈, 유형 2 SPD 및 DC 스위치 차단기를 통합하여 단일 출력으로 결합된 두 개의 PV 스트링용 컴바이너 박스입니다. 참조 PV 컴바이너 박스 랜딩 페이지 를 클릭하세요.
듀얼 PV 스트링은 어떻게 보호하나요?
각 스트링에는 자체 DC 퓨즈와 절연 및 서지 보호를 위한 공유 SPD 및 스위치 단로기가 있습니다.
어떤 케이블 사이즈가 지원되나요?
PG09 입력 및 PG21 출력 글랜드는 2.5-16mm² 도체를 지원합니다.
견적 요청하기
PV 스트링 등급을 알려주시면 그에 따라 퓨즈 및 글랜드를 구성해 드립니다. 견적 받기 →
