전기 분전함이란 무엇인가요? 패널 유형 설명

소개

벽에 있는 회색 금속 상자를 열어 고장 난 차단기를 뒤집어본 적이 있다면 배전함을 경험해본 적이 있을 것입니다. 이 필수 구성 요소는 전기가 집이나 건물로 들어와 건물 전체의 여러 회로로 안전하게 분배되는 중앙 허브 역할을 합니다.

주택 소유자, 시설 관리자, 전기 시스템 계획에 관여하는 모든 사람은 전기 분전함이 무엇이고 다양한 패널 유형이 어떻게 작동하는지 이해하는 것이 중요합니다. 리노베이션을 계획하거나 전기 문제를 해결하거나 단순히 건물의 전기 인프라를 이해하려는 경우 기본 사항을 알면 시간과 비용을 절약하고 잠재적으로 안전 위험을 예방할 수 있습니다.

이 가이드는 전기 배전함에 대해 알아야 할 모든 것을 쉬운 영어로 설명합니다. 배전함의 정의, 다양한 패널 유형, 배전함 설치에 적용되는 NEC 408 요구 사항, 각 유형에 대한 일반적인 적용 사례에 대해 설명합니다.

💡 빠른 답변: 배전함은 회로 차단기 또는 퓨즈를 수용하는 금속 인클로저로, 들어오는 전력을 개별 회로에 분배하는 동시에 과전류 보호 및 유지 보수를 위한 안전한 분리 지점을 제공합니다.

전기 분전함이란 무엇인가요? (일반 영어)

배전함은 건물 전기 시스템의 중앙 제어 지점입니다. 하나의 메인 라인을 통해 전기가 들어오고 배전함이 이를 여러 개의 작은 회로로 나누어 집이나 건물의 여러 구역에 공급하는 전기 교통 관제 센터라고 생각하면 됩니다.

이름 분석하기

전기: 상자가 제어하는 교류(AC) 또는 직류(DC) 전원 시스템을 나타냅니다.

배포: 들어오는 전력을 받아 조명, 콘센트, 가전제품, 장비 등 다양한 부하를 담당하는 여러 분기 회로에 분배하는 박스의 주요 기능을 설명합니다.

Box: 모든 구성 요소를 보관하는 물리적 금속 인클로저로, 물리적 손상과 환경적 요인으로부터 보호하고 실수로 작동 중인 전기 부품과 접촉하는 것을 방지합니다.

실제로 어떤 기능을 하나요?

배전함은 전기 시스템에서 몇 가지 중요한 기능을 수행합니다. 배전함의 핵심은 건물 전체에서 전력을 안전하게 관리할 수 있도록 설계된 것입니다.

배전함 내부에서 일어나는 일은 다음과 같습니다:

1. 들어오는 전원을 수신합니다.: 주 전기 서비스 라인은 배전함에 연결되어 유틸리티 회사 또는 다른 소스에서 전력을 공급받습니다.

2. 전력을 회로로 분할: 상자는 이 들어오는 전원을 각각 자체 회로 차단기 또는 퓨즈로 보호되는 별도의 회로로 분할합니다.

3. 과전류 보호 기능 제공: 각 회로 차단기는 회로에 너무 많은 전류가 흐르면 자동으로 전원을 차단하여 전선 과열 및 화재 위험을 방지합니다.

4. 안전한 연결 해제 제공: 회로 차단기를 사용하면 유지 보수, 수리 또는 비상 시 특정 회로의 전원을 안전하게 차단할 수 있습니다.

실제 세계 비유: 전기 배전함을 우체국 분류 시설이라고 생각하세요. 우편물(전기)은 한 곳에서 대량으로 도착하여 여러 경로(회로)로 분류되며, 각 경로에는 과부하를 방지하기 위해 크기 제한(차단기 등급)이 있습니다. 누군가 한 경로를 통해 너무 많은 양을 보내려고 하면 자동으로 중단됩니다.

건물에 배전함이 필요한 이유

1. 법적 요건 및 규정 준수

전기 서비스를 제공하는 모든 건물은 미국 전기 규정(NEC) 408조 요건을 충족하기 위해 배전함을 올바르게 설치해야 합니다. 이는 선택적 지침이 아니라 생명과 재산을 보호하는 강제력 있는 표준입니다.

실제 사례: 주택 검사 시, 검사관은 배전함이 현행 규정 요건을 충족하는지 확인합니다. 규정을 준수하지 않는 설치는 부동산 거래 지연, 보험 비용 증가 또는 의무적인 업그레이드를 초래할 수 있습니다.

2. 과전류 보호를 통한 안전

배전함에 회로 차단기가 없으면 전기적 결함이나 과부하로 인해 전선이 과열되어 화재가 발생할 수 있습니다. 배전함은 이러한 위험에 대한 첫 번째 방어선을 제공합니다.

회로 차단기는 밀리초 이내에 과전류 상태를 감지하고 전선이 위험한 온도에 도달하기 전에 결함이 있는 회로를 자동으로 차단합니다. 이 보호 기능은 사용자의 별도 조치 없이 연중무휴 24시간 작동합니다.

코드에 필요한 이유: NEC 408.3은 모든 배전반(대부분의 사람들이 배전함이라고 부르는 적절한 용어)에 각 회로에 과전류 보호 기능을 포함하도록 규정하고 있습니다. 이 요건 덕분에 수많은 화재와 전기 사고를 예방할 수 있었습니다.

3. 체계적인 회로 관리

적절한 라벨이 붙은 분전함을 사용하면 개별 회로를 빠르게 식별하고 제어할 수 있습니다. 전기 공사를 위해 침실의 전원을 꺼야 하나요? 건물 전체를 차단하는 대신 해당 차단기만 끄면 됩니다.

최신 전기 배전함에는 각 회로가 제어하는 항목을 나열할 수 있는 디렉터리 공간이 있습니다. 이 조직은 긴급 상황, 리노베이션 또는 정기 유지보수 시 매우 유용합니다.

4. 시스템 확장성 및 유연성

배전함은 다양한 크기와 다양한 수의 회로 위치로 제공됩니다. 설치 시 적절한 크기를 선택하면 향후 전기 수요가 증가함에 따라 확장할 수 있는 여지를 확보할 수 있습니다.

홈 오피스, 작업장 또는 전기 자동차 충전기를 추가하려면 전용 회로를 새로 만들어야 하는 경우가 많습니다. 여분의 용량이 있는 배전함을 사용하면 전체 패널을 교체할 필요 없이 간단하게 추가할 수 있습니다.

5. 접지 오류 및 아크 오류로부터 보호

최신 배전함에는 GFCI(지락 회로 차단기) 및 AFCI(아크 회로 차단기) 차단기와 같은 특수 보호 장치가 장착되어 있습니다. 이러한 고급 보호 장치는 주거용 및 상업용 건물의 특정 위치에서 요구되고 있습니다.

GFCI 보호 기능은 욕실이나 주방과 같이 습기가 많은 장소에서 감전 위험을 방지합니다. AFCI 보호는 화재를 일으킬 수 있는 위험한 아크 상태를 감지하며, 현재 2002년 이후에 지어진 대부분의 주택의 거실 공간에서 의무적으로 적용되고 있습니다.

배전함의 작동 원리: 간단한 버전

배전함의 작동 원리를 이해하는 데 공학 학위가 필요하지 않습니다. 기본 작동 원리는 간단합니다. 전기 회로를 안전하게 분할하고 보호하는 것입니다.

함께 작동하는 두 가지 주요 구성 요소

배전함에는 배전 시스템과 보호 시스템이라는 두 가지 필수 요소가 결합되어 있습니다. 가속(분배)과 브레이크(보호)가 모두 있는 자동차처럼 두 가지 모두 제대로 작동해야 안전하게 운행할 수 있다고 생각하면 됩니다.

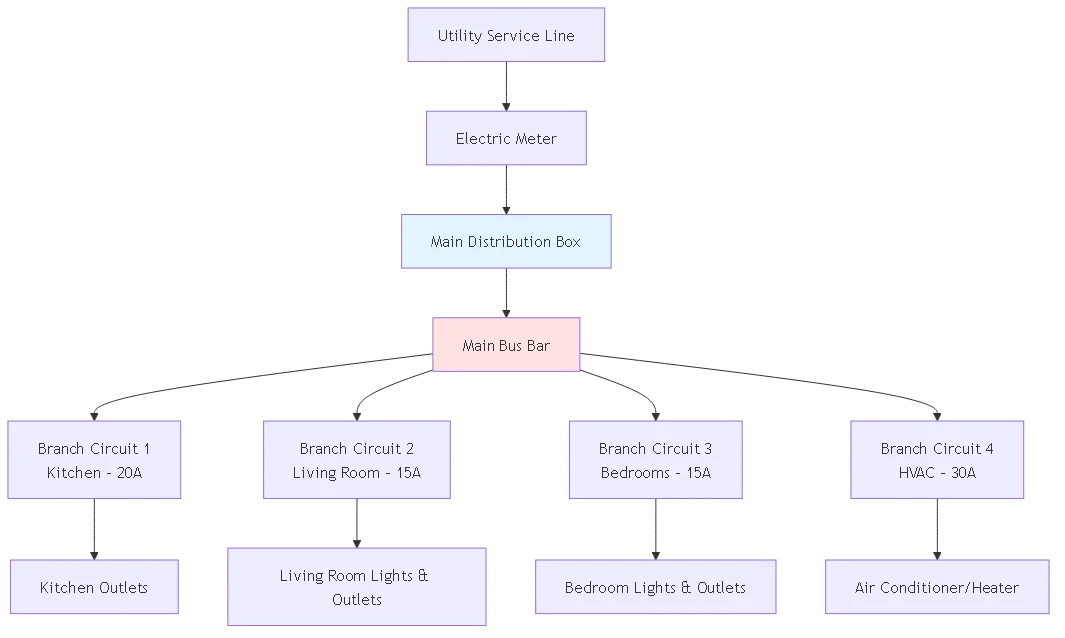

#### 배전 시스템: 전력 고속도로

기능: 주 서비스에서 들어오는 전력을 건물 전체의 개별 분기 회로로 라우팅합니다.

작동 방식: 배전함 내부에는 전기를 전도하는 두꺼운 금속 스트립인 버스 바가 있습니다. 메인 버스 바는 들어오는 전원 라인에 연결됩니다. 개별 회로 차단기가 이 버스 바에 부착되어 각 회로에 대한 탭오프 지점을 만듭니다.

전등이나 가전제품을 켜면 전기는 유틸리티 서비스에서 계량기를 거쳐 배전함의 주 버스 바, 적절한 회로 차단기를 거쳐 회로 배선을 따라 장치로 흐르고 다시 중성 버스 바를 통해 회로가 완성됩니다.

실제 세계 비유: 버스 바 시스템은 여러 개의 출구 램프가 있는 고속도로처럼 작동합니다. 메인 고속도로(버스 바)는 모든 트래픽을 처리하고 각 출구 램프(회로 차단기 연결)는 특정 목적지로 일부 트래픽을 처리합니다.

#### 보호 시스템: 자동 안전 가디언

기능: 각 회로의 전류를 모니터링하고 위험한 상황이 발생하면 자동으로 전원을 차단합니다.

작동 방식: 모든 회로 차단기에는 전류 흐름을 감지하는 내부 메커니즘(열 또는 자기)이 있습니다. 과부하 또는 단락으로 인해 전류가 차단기의 정격을 초과하면 메커니즘이 작동하여 해당 회로를 전원에서 물리적으로 분리합니다.

전선이 위험한 온도까지 가열되는 것을 방지할 수 있을 만큼 빠른 속도로 밀리초 이내에 자동으로 작동합니다. 차단기가 작동하면 “딸깍'하는 소리가 들리고 차단기 핸들이 ”꺼짐“ 또는 중간 위치로 이동합니다.

최신 전자 회로 차단기는 아크 결함(전선 절연 손상으로 인한 전기 아크 발생)과 접지 결함(의도하지 않은 경로를 통해 접지로 전류가 누설됨)도 감지할 수 있어 더욱 포괄적인 보호 기능을 제공합니다.

배전함의 종류

다양한 유형의 배전함을 이해하면 건물에 무엇이 있는지, 특정 용도에 필요한 것이 무엇인지 파악하는 데 도움이 됩니다. 전기 업계에서는 패널의 기능과 전기 시스템 내 위치에 따라 다양한 패널 유형에 대해 특정 용어를 사용합니다.

기능별: 메인 패널 대 하위 패널

주 배전반(서비스 패널)

주 배전반은 전기 계량기 다음의 첫 번째 배전 지점입니다. 주 배전반은 유틸리티 서비스에서 직접 전력을 공급받으며, 건물의 모든 전력을 차단할 수 있는 대형 차단기 또는 스위치인 주 차단기가 포함되어 있습니다.

✅ 장점:
- 건물 전체에 대한 주 단선 포함
- 하우스 서비스 입구 도체
- 주요 과전류 보호 지점 역할을 합니다.
- 모든 전기 서비스에 대해 코드에 의해 요구됨

❌ 단점:
- 제한된 회로 위치 수(일반적으로 20-42개)
- 서비스 입구에 위치하여 중앙에 위치하지 않을 수 있습니다.
- 교체 또는 업그레이드에는 유틸리티 회사의 협조가 필요합니다.

최상의 대상: 모든 건물의 기본 전기 서비스 연결. 규정 준수 및 안전을 위해 필요합니다.

하위 배포 패널(서브패널)

하위 배전반은 피더 회로를 통해 메인 패널에서 전력을 공급받습니다. 이는 기본적으로 사용 가능한 회로의 수를 확장하고 대형 건물의 외딴 지역에 있는 부하에 더 가깝게 배전합니다.

✅ 장점:
- 메인 패널 교체 없이 회로 용량 추가
- 로드 센터에 가까운 곳에 배포 지점 배치
- 원격 회로의 전선 길이 단축
- 요구가 증가함에 따라 점진적으로 추가 가능

❌ 단점:
- 수신 유틸리티 서비스 연결을 끊을 수 없습니다.
- 메인 패널에서 적절한 피더 크기 조정이 필요합니다.
- 중립과 접지는 분리된 상태로 유지되어야 합니다(메인 패널과 달리).
- 메인 패널 외 추가 비용

최상의 대상: 단독 차고, 작업장, 주택 증축, 대형 주택, 부하가 분산된 상업용 건물, 메인 패널 용량을 초과하는 회로 확장이 필요한 상황 등이 있습니다.

부하 유형별: 조명 대 전력 패널

조명 패널

주로 조명 회로용으로 설계된 특수 배전함은 일반적으로 낮은 암페어 차단기(15~20A)를 사용하며 때로는 대형 조명 시스템용 접촉기 제어와 같은 특수 기능을 포함합니다.

✅ 장점:
- 조명 부하에 최적화된 회로 밀도
- 조명 제어 시스템과 통합 가능
- 여러 개의 소형 회로를 위한 효율적인 레이아웃
- 원격 전환 기능이 포함될 수 있습니다.

최상의 대상: 상업용 건물, 창고, 주차장, 중앙 집중식 제어가 필요한 광범위한 조명 시스템을 갖춘 대형 시설.

전원 패널(어플라이언스 패널)

조명보다는 콘센트, 장비 및 가전제품에 공급하는 고전류 회로용으로 구성된 배전함입니다. 일반적으로 20~30A 차단기가 포함되며 전용 장비 부하를 제공할 수 있습니다.

✅ 장점:
- 최신 기기에 적합한 크기
- 전용 회로로 부하 간 상호 작용 방지
- 조명과 전원 회로의 체계적인 분리
- 돌입 전류가 높은 장비에 더 적합

최상의 대상: 상업용 주방, 작업장, 산업 시설 및 전용 회로가 필요한 중장비 부하가 있는 공간.

애플리케이션별: 로드 센터 대 배전반

로드 센터(주거용 패널)

“로드 센터”라는 용어는 특히 버스 바에 클립으로 고정되는 플러그인 회로 차단기가 있는 주거용 배전함을 가리킵니다. 대부분의 가정에서 볼 수 있는 친숙한 패널입니다.

✅ 장점:
- 주거용 애플리케이션에 적합한 경제성
- 간단한 차단기 교체(플러그인 디자인)
- 다양한 구성으로 폭넓게 사용 가능
- 가정에 적합한 컴팩트한 크기

❌ 단점:
- 상용 패널보다 낮은 단락 정격
- 더 작은 도체 크기로 제한
- 산업용 패널보다 덜 견고한 구조

최상의 대상: 단독주택, 타운하우스, 소규모 아파트, 200A 미만의 소규모 상업용 애플리케이션에 적합한 서비스입니다.

배전반(상업용/산업용 패널)

볼트식 회로 차단기, 더 무거운 구조, 더 높은 단락 정격이 특징인 상업용 배전함입니다. 이 패널은 열악한 환경과 더 높은 고장 전류를 견딜 수 있도록 제작되었습니다.

✅ 장점:
- 더 높은 단락 내전압 등급(22kA-65kA)
- 볼트온 차단기로 우발적 단선 방지
- 더 큰 도체 크기 수용
- 더욱 튼튼한 구조
- 열악한 환경에 더 적합

❌ 단점:
- 주거용 부하 센터보다 높은 비용
- 더 많은 설치 노동력 필요
- 더 큰 물리적 공간

최상의 대상: 상업용 건물, 산업 시설, 다세대 주거용 건물 및 200A 이상의 고장 전류 보호 서비스가 필요한 모든 애플리케이션.

배전함의 일반적인 응용 분야

주거용 메인 서비스 패널

단독주택의 경우, 주 전기 배전함은 일반적으로 유틸리티 서비스가 건물로 들어오는 곳 근처에 설치됩니다. 이 패널은 계량기로부터 전력을 공급받아 모든 가정용 회로에 분배합니다.

요구 사항:
- 서비스 정격에 맞는 주 차단기 크기(일반적으로 100A, 150A, 200A)
- 현대 가정을 위한 최소 20개의 회로 위치
- 욕실, 주방, 실외 공간의 GFCI 보호
- 침실과 대부분의 거실을 위한 AFCI 보호 기능
- 올바른 접지 전극 연결

일반적인 구성:
다양한 부하를 지원하는 30~40개의 회로 위치가 있는 200A 주 차단기 패널:
- 조명 회로: 15A 차단기
- 일반 콘센트 회로: 20A 차단기
- 주방 소형 기기 회로: 20A GFCI 차단기
- 욕실 회로: 20A GFCI 차단기
- 주요 가전제품: 30~50A 전용 회로(레인지, 건조기, 온수기)
- HVAC: 시스템 규모에 따라 15-60A

🎯 전문가 팁: 건물을 짓거나 대대적인 리노베이션을 할 때는 당장 많은 회로가 필요하지 않더라도 최소 30~40개의 회로 위치가 있는 패널을 설치하세요. 여분의 위치에 회로를 추가하는 것이 나중에 크기가 작은 패널을 교체하는 것보다 훨씬 비용이 적게 듭니다.

분리형 건물 서브 패널

단독 차고, 작업장, 게스트 하우스 및 별채는 일반적으로 지하 또는 오버헤드 피더를 통해 메인 하우스에서 전력을 공급받아 단독 구조의 서브 패널에서 종단됩니다.

요구 사항:
- 서브 패널 등급 및 거리에 적합한 피더 크기
- 단독 건물을 위한 별도의 접지 전극 시스템
- 중성 버스와 접지 버스는 분리(절연)되어야 합니다.
- 단독 차고에 일반적으로 적용되는 최소 60A 정격
- 조건이 없는 공간에 설치하는 경우 내후성

일반적인 구성:
12~20개의 회로 위치가 있는 60-100A 서브 패널:
- 차고 도어 오프너: 15A 회로
- 조명: 15A 회로
- 120V 콘센트: 20A 회로
- 240V 장비(용접기, 컴프레서, EV 충전기): 30-50A 회로
- 워크샵 장비: 전용 20~30A 회로

상업용 배전반

상업용 건물은 대형 배전반을 메인 패널로 사용하고 여러 개의 소형 배전반 또는 부하 센터를 건물 전체에 걸쳐 서브 패널로 사용합니다.

요구 사항:
- 일정 규모 이상의 건물을 위한 3단계 서비스
- 더 높은 단락 정격(최소 22kA, 42-65kA 공통)
- 많은 관할권에서 볼트온 차단기 필요
- 아크 플래시 라벨링 NFPA 70E
- 자세한 로드 설명이 포함된 회로 디렉토리

일반적인 구성:
400-800A 주 배전반 포함:
- 서브 피더 차단기: 바닥 또는 면적 서브 패널에 100-200A 공급
- HVAC 장비: 20-100A 회로
- 엘리베이터: 전용 60-100A 회로
- 비상 조명 패널: 30-60A 피더
- 특수 장비: 부하별 전용 회로 크기

산업 제어 센터

산업 시설에서는 배전, 모터 시동기, 가변 주파수 드라이브를 하나의 통합 시스템에 결합한 모터 제어 센터(MCC)라는 특수 배전 장비를 사용하는 경우가 많습니다.

요구 사항:
- 480V 3상 서비스 공통
- 매우 높은 단락 정격(42-100kA)
- 통합 모터 보호 및 제어
- 아크 플래시 보호 시스템
- 포괄적인 라벨링 및 안전 표지판

🎯 전문가 팁: 상업 및 산업 설비에는 면허를 소지한 전기 엔지니어의 전문적인 설계가 필요합니다. 배전 장비 선택에는 전압 강하, 고장 전류, 조정 및 아크 플래시 위험 분석에 대한 복잡한 계산이 포함됩니다.

태양광 발전 배전 통합

태양광 발전 시스템은 특수 버스 바의 전용 회로 차단기 또는 주 차단기 앞의 공급 측 연결을 통해 배전함에 연결됩니다.

요구 사항:
- 태양광 연결용 역피드 정격 차단기
- 120% 규정 준수(NEC 705.12(D)(2))
- 배전함 근처에서 신속한 종료 제어
- 여러 소스에 대한 적절한 라벨링
- 태양광 회로의 접지 오류 보호

일반적인 구성:
- 인버터 출력 차단기: 시스템 크기에 따라 20-60A
- 메인 버스 바 또는 부하측 탭에 연결
- 배전함 근처 AC 차단
- 필요한 경우 PV 시스템 장비를 위한 추가 서브 패널

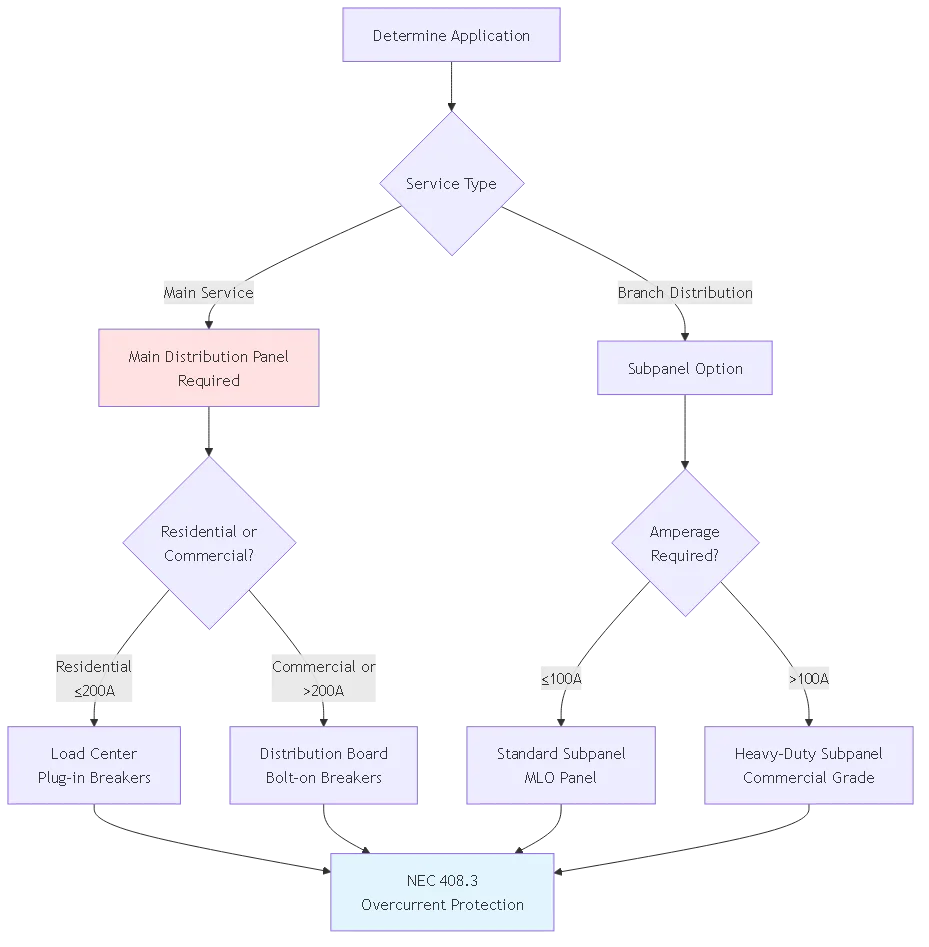

올바른 배전함 선택 방법

1단계: 총 부하 요구 사항 계산하기

배전함을 선택하기 전에 배전함이 감당해야 하는 총 전기 부하를 결정해야 합니다. 이 계산은 주거용 애플리케이션의 경우 NEC 220조 또는 상업용 건물의 경우 보다 자세한 엔지니어링 계산을 따릅니다.

공식 간단한 주거용 서브 패널의 경우
총 암페어 = (연속 부하의 합계 × 1.25) + 비연속 부하의 합계

예시:
- 작업장 연속 부하(조명 3시간 이상 작동): 5A × 1.25 = 6.25A
- 비연속 부하(전동 공구): 45A
- 총 계산된 부하: 6.25A + 45A = 51.25A
- 결과: 최소 60A 서브 패널 선택(다음 표준 크기 위로)

주 서비스 패널의 경우 다양한 유형의 부하에 적용되는 수요 요인으로 인해 계산이 더 복잡해집니다. 대부분의 관할 지역에서는 이러한 계산을 수행하기 위해 면허를 소지한 전기 기술자 또는 엔지니어를 요구합니다.

2단계: 필요한 회로 위치 수 결정하기

현재 필요한 개별 회로의 수를 계산하고 향후 확장 필요성을 예측하세요. 나중에 크기가 작은 패널을 교체하는 것보다 초기 설치 시 초과 용량을 설치하는 것이 훨씬 더 비용 효율적입니다.

🎯 전문가 팁: 20-30%의 예비 회로 용량을 계획하세요. 이를 통해 향후 전기 자동차 충전기, 홈 오피스, 리모델링 프로젝트 또는 패널 교체 없이 새 가전제품을 추가할 수 있습니다.

3단계: 로드 센터와 배전반 중에서 선택하기

200A 미만의 주거용 애플리케이션의 경우 부하 센터가 가장 경제적인 솔루션을 제공합니다. 플러그인 차단기, 컴팩트한 디자인이 특징이며 일반 가정에 대한 모든 코드 요구 사항을 충족합니다.

배포 보드를 선택합니다:
- 상업용 건물
- 200A 이상 서비스
- 볼트온 차단기가 필요한 애플리케이션
- 가용 고장 전류가 높은 환경(>22kA)
- 산업 또는 열악한 환경

배전반의 높은 초기 비용은 까다로운 애플리케이션을 위한 뛰어난 내구성, 안전성 및 유연성으로 보상받을 수 있습니다.

4단계: 환경적 요인 고려

설치 위치에 따라 필요한 환경 보호 등급이 결정됩니다:

실내 건조한 장소: 표준 NEMA 1 인클로저는 대부분의 주거 및 상업용 실내 애플리케이션에서 사용할 수 있습니다.

실외 또는 습한 장소: 최소 NEMA 3R(방수) 등급이 필요합니다. 이러한 인클로저에는 물의 침입을 방지하는 드립 쉴드 및 개스킷과 같은 기능이 포함되어 있습니다.

부식성 환경: 해안 지역, 화학 공장 및 산업 시설에서는 부식에 강한 NEMA 4X(스테인리스 스틸 또는 유리섬유) 인클로저가 필요할 수 있습니다.

극한의 온도: 패널의 온도 등급이 사용 환경에 맞는지 확인하세요. 표준 패널은 -10°C ~ +40°C를 지원하지만 극한 환경을 위한 특수 패널도 존재합니다.

5단계: NEC 408 규정 준수 요구 사항 확인

NEC 408조는 모든 분전반(배전함)에 대한 필수 요건을 규정하고 있습니다:

408.3(A) - 물리적 보호: 전원이 공급되는 부품을 물리적 손상과 우발적인 접촉으로부터 보호하기 위해 패널보드를 밀폐해야 합니다.

408.4 - 회로 디렉토리: 모든 패널 보드에는 패널 표면에 회로 디렉토리 또는 회로 식별이 포함되어야 합니다. 이는 선택 사항이 아니라 유지보수 및 비상 시 안전을 위해 필수입니다.

408.36 - 과전류 보호: 각 패널 보드는 패널의 정격을 초과하지 않는 정격의 과전류 장치(회로 차단기 또는 퓨즈)로 보호해야 합니다.

408.37 - 백 피드 장치: 태양광 인버터와 같은 역피드 애플리케이션에서 차단기를 사용하는 경우 추가 고정 패스너가 있는 특수 역피드 등급 차단기가 필요합니다.

선택한 배전함이 적절한 UL 인증(패널보드의 경우 UL 67)을 받았으며 최소 NEC 표준을 초과할 수 있는 현지 관할권 요구 사항을 충족하는지 확인하세요.

일반적인 실수 및 규정 위반

주 차단기 대형화하기

문제입니다: 패널의 버스 바 정격보다 큰 주 차단기를 설치하면 심각한 안전 위험이 발생할 수 있습니다. 차단기는 과전류 손상으로부터 버스 바를 보호하지 못하여 과열 및 화재를 일으킬 수 있습니다.

일반적인 시나리오:
- 125A 정격 패널에서 125A 주 차단기를 200A로 교체하는 경우
- 전체 패널을 교체하지 않고 서비스 용량을 늘리려는 시도
- 물리적 차단기 공간이 아닌 버스 바 등급이 최대 차단기 크기를 결정한다는 오해

수정: 주 차단기 정격은 라벨에 표시된 패널의 버스 바 정격을 초과해서는 안 됩니다. 서비스 용량을 늘리려면 전체 패널을 더 높은 암페어 정격의 패널로 교체해야 합니다.

⚠️ 경고: 패널 버스 바 등급은 제조업체에서 영구적으로 설정하며 현장에서 수정할 수 없습니다. 이러한 정격을 초과하려는 시도는 NEC 408.36을 위반하는 것이며 화재 위험을 초래할 수 있습니다.

욕실 또는 옷장에 패널 설치하기

문제입니다: NEC 240.24(D)는 욕실에 과전류 보호 장치를 설치하는 것을 금지하고 있으며, 240.24(E)는 보관된 물건이 접근을 방해할 수 있는 옷장이나 유사한 공간에 설치하는 것을 제한하고 있습니다.

일반적인 시나리오:
- 옷장 속 옷 뒤에 패널 숨기기
- 편리한 접근을 위해 욕실 벽에 패널 설치
- 상자와 자재가 쌓여 있는 보관실에 패널 배치하기

수정: 배전함은 작업 공간이 확보되고 쉽게 접근할 수 있는 위치에 설치해야 합니다. NEC 110.26은 최소 작업 간격을 요구합니다: 패널 앞 너비 3피트, 깊이 30인치, 높이 6.5피트(또는 패널 높이 중 더 큰 값).

서브 패널의 접지 누락 또는 잘못된 접지

문제입니다: 서브 패널의 중성 막대와 접지 막대를 부적절하게 결합하면 위험한 평행 접지 경로가 만들어집니다. 중성선과 접지가 함께 결합되는 메인 패널과 달리 서브 패널은 완전히 분리된 상태로 유지해야 합니다.

일반적인 시나리오:
- 서브 패널에 설치된 공장 출고 시 본딩 나사 이탈
- 별도의 접지 없이 서브 패널에 3선식 피더(핫-핫-중성)를 연결합니다.
- 서브 패널에서 접지 및 중성선을 동일한 버스 바에 연결하기

수정: 서브 패널에서 중성 및 접지 버스 사이의 본딩 나사를 제거합니다. 별도의 중성 및 접지 버스 바를 설치합니다. 메인 패널에서 서브 패널까지 4선식 피더(핫, 중성, 접지 2개)를 연결합니다. 접지 도체를 접지 버스에만 연결하고 중성은 분리된 중성 버스에 연결합니다.

⚠️ 경고: 부적절한 접지는 장비 인클로저에 전원을 공급하여 감전 위험을 초래하고 지락 보호 장치가 오작동할 수 있습니다.

부적절한 작업 공간 확보

문제입니다: 가구, 창고 또는 건물 기능으로 배포 상자에 대한 접근을 차단하면 작업 공간 요건을 위반하고 유지보수 및 긴급 상황 시 안전 위험을 초래합니다.

일반적인 시나리오:
- 패널 앞에 선반 유닛 배치
- 전체 간격으로 열리지 않는 문 뒤에 패널 설치하기
- 필요한 작업 공간에 스토리지가 쌓이도록 허용
- 안전한 접근을 위해 패널을 너무 높게 설치하는 경우

수정: 항상 NEC 110.26 작업 간격을 유지하세요:
- 너비: 30인치 너비 또는 패널 너비(둘 중 큰 값)
- 깊이: 최대 600V 시스템의 경우 최소 36인치
- 높이: 바닥에서 6.5피트 높이 또는 패널 상단까지(둘 중 더 큰 높이)
- 조명: 작업 공간에 적절한 조명 제공
- 헤드룸: 최소 6.5피트 머리 위 공간

패널 등급을 뛰어넘는 탠덤 차단기

문제입니다: 너무 많은 탠덤(이중) 차단기를 설치하여 패널의 최대 회로 정격을 초과하면 버스 바 연결 지점에 과부하가 걸리고 패널 목록이 무효화될 수 있습니다.

일반적인 시나리오:
- 더 많은 회로를 확보하기 위해 모든 위치를 탠덤 차단기로 채우기
- 라벨에 표시된 패널의 최대 회로 정격을 초과하는 경우
- 설계되지 않은 위치에 탠덤을 설치하는 경우

수정: 패널 라벨에서 최대 회로 수와 특별히 승인된 탠덤 차단기 위치를 확인하세요. 많은 패널은 물리적 공간이 더 많은 경우에도 “최대 40개 회로”를 명시하고 있습니다. 제조업체의 최대 회로 정격을 초과하지 말고 제조업체에서 명시적으로 승인한 위치에만 탠덤 차단기를 설치하세요.

누락된 아크 플래시 레이블

문제입니다: NEC 110.16은 전원이 공급되는 동안 검사, 조정, 서비스 또는 유지보수가 필요할 수 있는 전기 장비에 아크 플래시 경고 라벨을 부착하도록 규정하고 있습니다. 라벨이 누락되면 서비스 담당자가 위험에 처할 수 있습니다.

일반적인 시나리오:
- 아크 플래시 라벨링 요구 사항 이전에 설치된 구형 패널
- 적절한 경고 라벨이 없는 DIY 설치
- 적절한 아크 플래시 위험 분석이 없는 상업용 설비

수정: 모든 배전함에 적절한 아크 플래시 경고 라벨을 설치하세요. 주거용 설치의 경우 일반 경고 라벨로 충분합니다. 상업 및 산업 시설에서는 NFPA 70E에 따른 상세한 아크 플래시 위험 분석을 통해 사고 에너지 수준을 계산하고 적절한 PPE 요건을 설정해야 합니다.

자주 묻는 질문

배전함과 차단기 패널의 차이점은 무엇인가요?

”회로 차단기 패널”은 대부분의 주택 소유자가 사용하는 일반적인 용어이며, “배전함” 또는 “패널보드”는 보다 공식적인 업계 용어입니다. 모두 건물 전체에 전력을 분배하는 회로 차단기가 들어 있는 금속 인클로저를 설명합니다.

“패널보드”라는 용어는 이러한 장치를 규율하는 NEC 408조에 등장합니다. 이는 “버스 및 자동 과전류 장치를 포함하여 단일 패널 형태로 조립하도록 설계된 단일 패널 또는 패널 유닛 그룹”으로 정의됩니다. 배전함, 패널, 차단기 패널, 차단기 박스, 부하 센터 등 명칭에 상관없이 각 회로에 과전류 보호 기능을 제공하면서 들어오는 전력을 분기 회로로 나누는 동일한 필수 전기 장비에 대해 이야기하고 있는 것입니다.

일반 주택의 배전함에는 몇 개의 암페어가 필요한가요?

대부분의 현대식 주택에는 현재와 미래의 전기 수요를 충족하기 위해 200암페어 주 서비스 패널이 필요합니다. 이 용량은 난방 및 냉방 시스템, 주요 가전제품, 전기 자동차 충전, 표준 조명 및 콘센트 회로를 포함한 일반적인 주거용 부하를 처리하며 향후 확장할 수 있는 여지가 있습니다.

전기 난방이나 에어컨이 없는 1,500제곱피트 미만의 소규모 주택은 100-150암페어 서비스로도 충분히 작동할 수 있지만, 1980년대 이후 신축 주택의 경우 200암페어가 표준이 되었습니다. 3,000평방피트를 초과하는 대형 주택, 광범위한 전기 난방, 여러 HVAC 시스템 또는 상당한 작업장 장비가 있는 주택에는 300~400암페어 서비스 패널이 필요할 수 있습니다. NEC 220조에 명시된 계산 프로세스는 면적, 가전제품, 난방/냉방 유형 및 특정 부하를 기준으로 정확한 서비스 요구 사항을 결정하지만, 일반적으로 면허를 소지한 전기 기술자가 정확성과 코드 준수를 보장하기 위해 이러한 계산을 수행합니다.

배전함을 직접 설치할 수 있나요, 아니면 전기 기술자가 필요하나요?

전기 배전함을 설치하거나 교체하려면 안전과 관련된 중대한 문제와 복잡한 규정으로 인해 대부분의 관할권에서 면허를 소지한 전기 기술자가 필요합니다. 일부 지역에서는 주택 소유자가 합법적으로 전기 작업을 직접 수행할 수 있지만, 몇 가지 실용적인 안전 요소로 인해 전문가의 설치를 강력히 권장합니다.

배전함 설치에는 서비스 입구에서 치명적일 수 있는 전압으로 작업하는 것이 포함됩니다. 유틸리티 회사는 설치 중에 서비스를 중단해야 하므로 일반적으로 전기 기술자만 조정할 수 있는 조율이 필요합니다. 설치는 작업 간격, 접지, 본딩, 도체 크기 및 부하 계산을 포함하는 수많은 NEC 요구 사항을 준수해야 합니다. 배전함 작업에는 허가 및 검사가 필수이며, 검사관은 모든 코드 요건을 충족하는 전문가 수준의 설치를 기대합니다. 배전함 설치 시 실수로 인해 주택 화재가 발생하거나 감전 위험이 발생하거나 수정 작업에 많은 비용이 발생할 수 있습니다.

대부분의 주택 소유자 보험 정책은 주요 전기 공사에 대해 면허를 소지한 전기 기술자의 설치를 요구하기 때문에 보험 및 책임 문제가 복잡해집니다. DIY 프로젝트로 고려하고 있다면 먼저 지역 건축 부서에 문의하되, 패널 작업에는 면허를 소지한 전기 기술자의 설치가 필요할 것으로 예상하세요.

NEC 408조는 무엇이며 배전함에 중요한 이유는 무엇인가요?

“배전반, 스위치 기어 및 패널 보드”라는 제목의 NEC 408조에는 배전함(패널 보드)에 적용되는 모든 코드 요구 사항이 포함되어 있습니다. 이 조항은 모든 배전함 설치가 충족해야 하는 필수 건설 표준, 설치 요건 및 안전 조항을 규정하고 있습니다.

NEC 408의 주요 요구 사항은 다음과 같습니다: 패널 보드는 패널 정격보다 크지 않은 정격 과전류 장치로 보호되어야 함(408.36); 모든 패널 보드에는 각 회로가 제어하는 대상을 식별하는 회로 디렉토리가 필요함(408.4); 패널 보드는 물리적 보호를 제공하는 캐비닛 또는 컷아웃 박스에 설치해야 함(408.3); 특별 조항은 30A 이하의 정격 10% 이상의 과전류 장치를 보호하는 조명 및 기기 분기 회로 패널 보드에 적용됨(408.4).

NEC 408을 이해하는 것은 배전함 설치의 합법성과 안전성을 정의하기 때문에 중요합니다. 검사관은 패널 설치를 평가할 때 408조를 체크리스트로 사용합니다. 배전함이 NEC 408 요건을 위반한 경우 보험 회사는 전기 화재에 대한 보험금 청구를 거부할 수 있습니다. 배전 장비를 구매하거나 설치할 때 408조를 준수하는지 확인하면 검사를 통과하고 규정을 준수하는 안전한 서비스를 제공할 수 있는 제대로 설계되고 승인된 장비를 구입하고 있는지 확인할 수 있습니다.

배전함을 교체해야 하는 시기를 어떻게 알 수 있나요?

몇 가지 분명한 징후는 배전함이 수명이 다했거나 더 이상 현재의 요구 사항을 충족하지 못한다는 것을 나타냅니다. 패널 내부의 녹, 부식, 타는 냄새 또는 그을린 자국과 같은 물리적 징후는 즉각적인 전문가 평가와 교체가 필요한 심각한 문제를 나타냅니다.

명백한 과부하 없이 차단기가 자주 트립되면 패널이 전기 수요를 처리할 수 없거나 차단기가 오래되어 성능이 저하되었음을 의미합니다. 부하를 추가해야 할 때 회로 위치가 부족하다는 것은 패널의 용량이 현재 필요에 비해 부족하다는 것을 의미합니다. 연방 퍼시픽 일렉트릭(FPE) 패널 및 특정 진스코 패널을 포함한 일부 구형 패널 유형은 안전 문제가 문서화되어 있으므로 겉으로 보이는 상태와 관계없이 교체해야 합니다.

기능적 노후화는 패널에 현행 규정에서 요구하는 GFCI 및 AFCI 회로와 같은 최신 보호 기능이 부족하거나 전기 자동차 충전, 태양광 시스템 또는 주요 가전제품으로 업그레이드할 때 현재 패널이 제공하는 용량보다 더 많은 용량이 필요할 때 발생합니다. 적절하게 관리된 패널은 40~60년 동안 사용할 수 있지만, 25년 이상 된 패널은 전문적인 점검을 받는 것이 좋습니다. 패널에 이러한 경고 신호가 나타나면 수리, 부분 업그레이드 또는 전체 교체가 상황을 가장 잘 해결할 수 있는지 평가할 수 있는 공인 전기 기술자의 평가를 예약하세요.

메인 러그 패널과 메인 차단기 패널의 차이점은 무엇인가요?

주 차단기 패널에는 스위치 하나로 패널의 모든 전원을 차단할 수 있는 대형 주회로 차단기(일반적으로 패널 상단에 위치)가 있습니다. 이 주 차단기는 전체 패널의 과전류 보호 역할을 하며 전체 전기 시스템에 대한 편리한 차단 지점을 제공합니다. 주 차단기 패널은 유틸리티 서비스가 연결되는 주 서비스 패널에 필요합니다.

메인 러그 전용(MLO) 패널에는 이 메인 차단기가 없고 대신 들어오는 전원 도체를 위한 러그 연결부만 있습니다. MLO 패널은 전기 시스템의 업스트림에 위치한 차단기(일반적으로 MLO 패널에 공급하는 메인 패널의 차단기)로부터 과전류 보호 기능을 받습니다. 이 패널은 메인 패널의 피더 차단기가 과전류 보호 기능을 제공하는 서브 패널 애플리케이션에 완벽하게 작동합니다.

주 차단기와 MLO 사이의 선택은 애플리케이션에 따라 달라집니다. 주 차단기 패널은 코드에서 요구하는 주 서비스 설치에 사용하고, 전체 전기 시스템을 한 번만 차단하려는 경우 주 차단기 패널을 사용합니다. 업스트림 차단기로 보호되고 일반적으로 동급의 주 차단기 패널보다 비용이 적게 드는 서브 패널 애플리케이션에는 MLO 패널을 선택합니다. 일부 설치자는 주 차단기의 두 회로 위치를 “낭비”하지 않고 동일한 크기의 캐비닛에서 더 많은 회로 용량을 제공하기 때문에 MLO 서브 패널을 선호하지만, 이 사소한 이점이 다른 선택 기준보다 중요한 경우는 거의 없습니다.

태양광 패널을 배전함에 직접 연결할 수 있나요?

태양 광 발전 시스템은 배전함에 연결할 수 있지만, 연결은 특정 NEC 제705조 상호 연결된 전력 시스템에 대한 요구 사항. 태양광 인버터 출력은 배전함에 전력을 역공급하는 전용 회로 차단기를 통해 연결되지만, 이는 단순히 차단기를 하나 더 추가하는 것만큼 간단하지 않습니다.

120% 규칙(NEC 705.12(D)(2)은 배전함에 대한 대부분의 태양광 연결에 적용됩니다. 이 규칙에 따르면 주 차단기와 태양광 차단기 정격의 합은 패널의 버스 바 정격의 120%를 초과할 수 없습니다. 예를 들어 200A 버스 바 및 200A 주 차단기가 있는 패널에 최대 40A 태양광 차단기를 추가할 수 있습니다(200A 주 + 40A 태양광 = 240A, 200A 버스의 120%와 같음). 태양광 차단기는 전류 부하를 분산하기 위해 주 차단기와 버스 바의 반대쪽 끝에 설치해야 합니다.

추가 요구 사항에는 차단기가 느슨해지는 것을 방지하는 추가 고정 패스너가 있는 역피드 애플리케이션용 특수 차단기 유형 사용, 필요에 따라 배전함 근처에 빠른 차단 제어 장치 설치가 포함됩니다. NEC 690.12, 여러 전원을 표시하는 적절한 라벨 부착, 태양광 시스템에 지락 보호 기능이 있는지 확인합니다. 많은 시설에서 태양광 장비 전용 서브패널을 사용하여 태양광 회로를 일반 건물 부하와 분리하고 보다 명확하게 정리할 수 있습니다. 부적절한 연결은 심각한 안전 위험을 초래하고 장비 보증을 무효화할 수 있으므로 항상 태양광 설치 경험이 있는 면허를 소지한 전기 기술자와 함께 작업하세요.

결론

배전함을 이해하면 이 평범한 금속 캐비닛이 신비로운 상자에서 모든 건물의 전기 인프라에서 이해할 수 있는 중요한 구성 요소로 변모합니다. 이러한 장치는 전기 시스템의 심장 역할을 하며 들어오는 전력을 관리 가능한 회로로 안전하게 분할하는 동시에 필수적인 과전류 보호 기능을 제공합니다.

주요 요점:
1. 배전함은 들어오는 전력을 건물 전체의 분기 회로에 분배하는 동시에 개별 과전류 보호 장치(회로 차단기)로 각 회로를 보호합니다.
2. 메인 패널에는 메인 차단기가 포함되어 있으며 주요 서비스 입구 역할을 하는 반면, 서브 패널은 배전 용량을 확장하고 중성 및 접지 버스를 분리된 상태로 유지해야 합니다.
3. 플러그인 차단기가 있는 주거용 부하 센터는 200A 미만의 대부분의 가정에 적합하며, 볼트식 차단기가 있는 상업용 배전반은 더 크거나 더 까다로운 애플리케이션에 적합합니다.
4. NEC 408조는 적절한 작업 간격, 회로 방향, 과전류 보호 및 환경 인클로저를 포함하여 패널 보드 설치에 대한 필수 요건을 규정하고 있습니다.
5. 대형 주 차단기, 서브 패널의 부적절한 접지, 부적절한 작업 간격과 같은 일반적인 실수는 심각한 안전 위험과 전문가의 수정이 필요한 규정 위반을 초래합니다.

배전함의 적절한 선택, 설치 및 유지보수는 수십 년 동안 안전하고 안정적인 전기 서비스를 보장합니다. 배전함의 상태, 용량 또는 규정 준수 여부가 의심스러운 경우 전문적인 평가를 통해 안심할 수 있고 비용이 많이 드는 문제를 예방할 수 있습니다.

관련 리소스:
- 방수 배전함: 실외 애플리케이션을 위한 완벽한 보호 가이드
- DC 회로 차단기: 태양광 및 배터리 시스템을 위한 필수 보호
- DC 퓨즈 선택: PV 시스템용 크기 및 애플리케이션 가이드

새 배전함을 업그레이드하거나 설치할 준비가 되셨나요? 당사의 기술팀은 올바른 패널 유형을 선택하고, 적절한 크기를 계산하고, 특정 애플리케이션에 대한 NEC 408 규정 준수를 보장할 수 있도록 도와드립니다. 배전함 선택 및 설치 계획에 대한 전문적인 안내는 SYNODE에 문의하세요.

마지막 업데이트: 2025년 10월
작성자: SYNODE 기술팀
검토자가 검토했습니다: 전기 공학부
