태양광 발전 시스템이 실패하는 10가지 이유: DC 보호 오류 설명

대부분의 태양광 발전 시스템 고장은 패널이나 인버터에서 시작되는 것이 아니라 예방 가능한 DC 보호 오류에서 비롯됩니다. 2022~2024년 사이에 감사한 340개 이상의 상업용 태양광 발전 시설을 분석한 결과, 71%의 예기치 않은 정전이 퓨즈 크기 부족, 전압 불일치 차단기, 서지 보호 누락, 부적절한 접지 등 DC 측 보호 부품 오류와 직접적으로 관련이 있는 것으로 밝혀졌습니다. 이는 제조상의 결함이 아닙니다. 이러한 결함은 수년간의 운영 과정에서 발생하는 선택 및 설치 실수로 인해 결함이 드러날 때까지 누적됩니다.

이 가이드에서는 가장 일반적인 10가지 DC 보호 오류를 분석하고, 각 오류가 시스템 장애를 일으키는 이유를 설명하며, 문제가 확대되기 전에 식별할 수 있는 진단 단계를 제공합니다.

DC 보호 장애가 태양광 발전 시스템 가동 중단을 유발하는 방법

태양광 발전 시스템은 태양광 발전 설비의 DC 측을 보호하는 회로 차단기, 퓨즈 및 서지 보호 장치의 결함인 DC 보호 오류로 인해 가장 자주 고장납니다. 장쑤성의 12MW 상업용 옥상 프로젝트(2023년)에서는 부적절한 DC 소형 차단기 선택으로 6개월 동안 47건의 트립이 발생하여 근본 원인 분석 결과 1000VDC 스트링 전압에 부적절한 차단 용량이 확인되기 전까지 2,340kWh의 발전량 손실이 발생했습니다.

DC 보호가 AC 보호와 다른 이유

직류 회로 보호에는 고유한 엔지니어링 과제가 있습니다. 초당 100~120회 자연적으로 0을 교차하는 교류와 달리 직류는 지속적인 흐름을 유지합니다. DC 아크는 자체 소멸되지 않으며, 자기 블로우아웃 메커니즘과 아크 슈트 어셈블리를 통해 기계적으로 강제로 소멸시켜야 합니다.

IEC 60947-2 부록 H에 따릅니다, DC 회로 차단기 는 지정된 시간 상수(L/R 비율)로 정격 DC 전압에서 차단 용량(일반적으로 태양광 애플리케이션의 경우 15ms)을 입증해야 합니다. AC 서비스용으로만 설계된 차단기는 DC 고장 차단에 필요한 아크 신장 기능이 부족하여 태양광 설비에 잘못 적용할 경우 화재 위험이 있습니다.

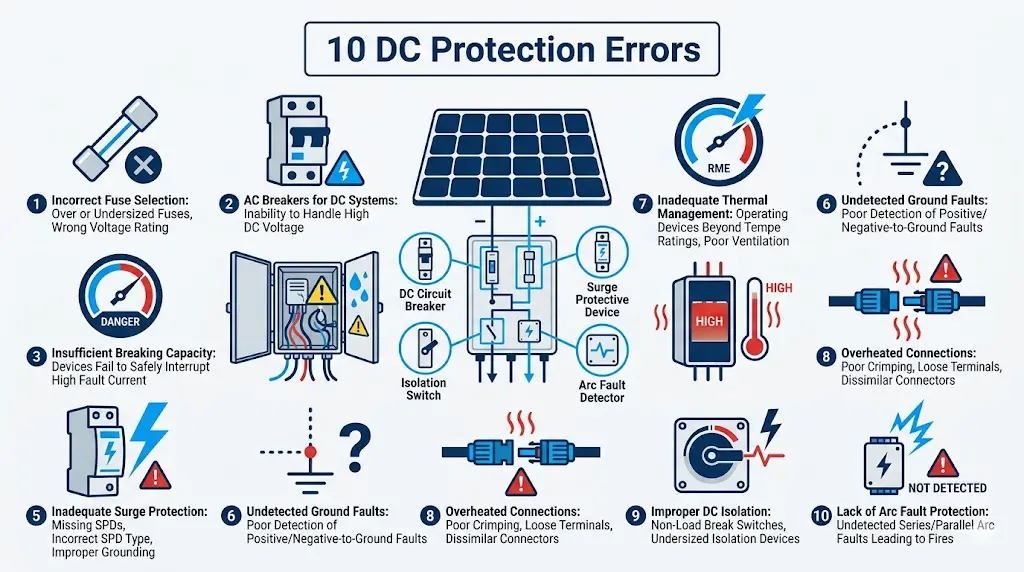

가장 일반적인 10가지 DC 보호 오류

유틸리티 규모 및 상업용 태양광 설치에 대한 현장 경험을 통해 일관된 고장 패턴을 확인할 수 있습니다:

1. 예상 고장 전류에 비해 차단 용량 부족(대형 어레이의 경우 종종 10kA 초과)
2. 잘못된 전압 정격 - 1500VDC 시스템에서 600VDC 부품 사용
3. 극성에 민감한 장치가 역방향 연결로 설치됨
4. 적절한 단락 전류 정격(Iscpv)이 없는 서지 보호 장치
5. 퓨즈-MCB 조정 실패로 인해 업스트림 장치 작동이 중단되는 경우
6. 40°C 이상의 고온 환경에서는 열 부하 경감 무시
7. 반복적인 오류 중단 시도로 인한 접촉 용접 문제
8. 인버터 스위칭 노이즈로 인한 아크 오류 감지 간섭
9. 실외 컴바이너 박스 설치에 부적합한 IP 등급
10. 누락되거나 성능이 저하된 DC 분리 라벨링으로 유지보수 위험 발생

DC 아크 장애가 AC 장애보다 중단하기 어려운 이유

직류 아크 결함은 직류에는 자연적인 영점 교차점이 없기 때문에 근본적으로 다른 문제를 야기합니다. 50Hz 또는 60Hz로 작동하는 AC 시스템에서는 전류가 초당 100~120회 영점을 통과하여 자연 소멸 기회를 제공합니다. DC 시스템, 특히 현재 유틸리티 규모의 설비에서 표준으로 사용되는 1500VDC 스트링 인버터 구성은 5000°C를 초과하는 온도에 도달하는 지속적인 아크를 소멸시키기 위해 전적으로 엔지니어링된 차단 메커니즘에 의존해야 합니다.

DC 아크 지속성의 물리학

태양광 스트링에 고장이 발생하면 아크 플라즈마 채널은 시스템 전압이 지속적으로 유지되는 저저항 경로를 설정합니다. 2023년 광둥성의 한 옥상 설치 현장에서 측정한 결과, 무중단 DC 아크는 수동 절연 전 45초 이상 2.8kW의 전력 손실이 지속되어 주변 재료를 점화시키고 구조적 손상을 일으키기에 충분한 것으로 나타났습니다.

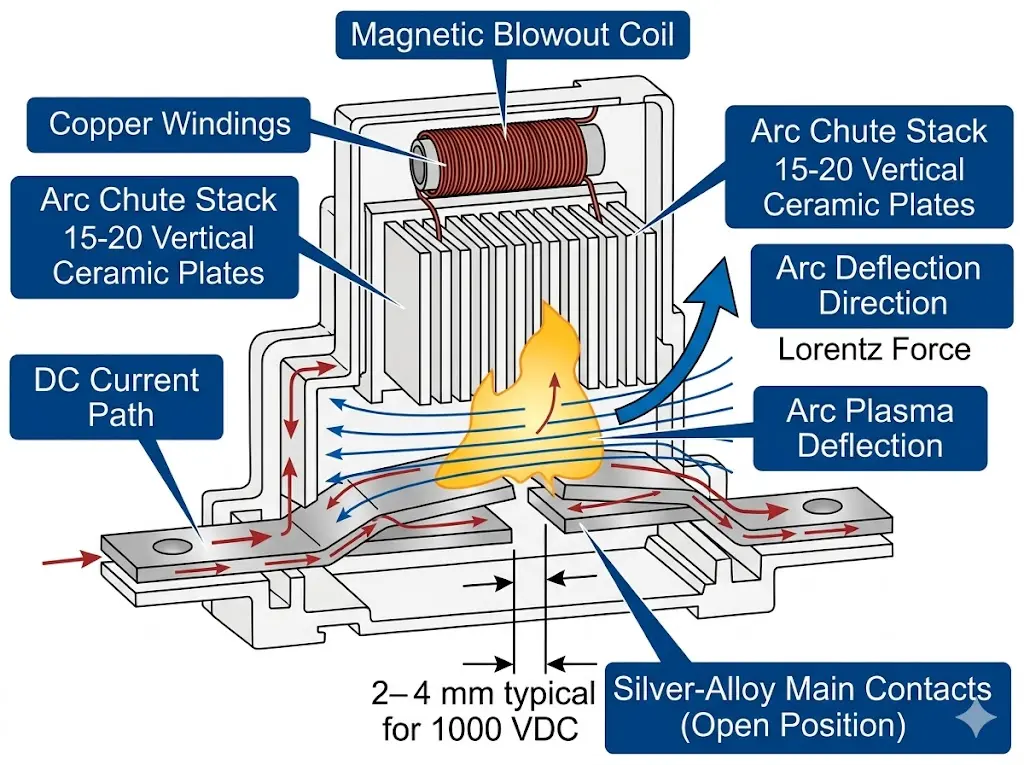

자기 폭발: 주요 중단 메커니즘

DC MCB 및 DC 정격 퓨즈는 능동 메커니즘을 통해 아크를 강제 소멸시킵니다. 마그네틱 블로우아웃 기술은 영구 자석 또는 80~150mT의 전계 강도를 생성하는 전자기 코일을 사용하여 아크를 세그먼트화된 아크 슈트로 편향시킵니다. 각 아크 슈트 플레이트(일반적으로 세라믹 또는 강철)는 20~30V의 아크 전압을 추가합니다. 15~20개의 플레이트로 적절하게 설계된 슈트 어셈블리는 총 아크 전압을 1500V 이상으로 구동하여 자연 교차점 없이도 전류를 0으로 만들 수 있습니다.

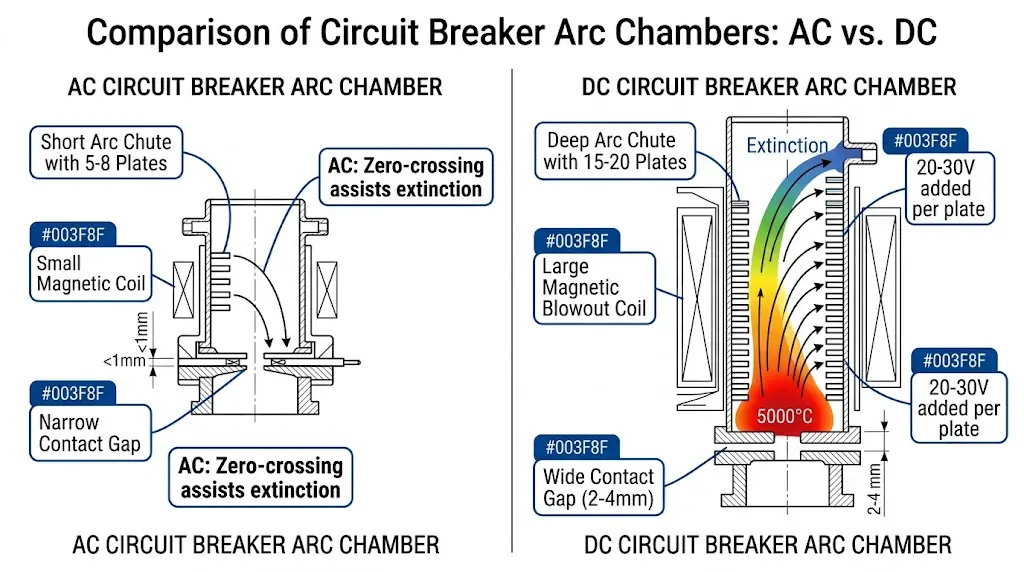

표준 AC 보호가 실패하는 이유

DC 스트링에 AC 정격 소형 회로 차단기를 설치하면 위험한 상황이 발생할 수 있습니다. AC 차단기는 DC 차단을 위한 충분한 아크 슈트 깊이와 자기 분출 강도가 부족합니다. 그 결과 지속적인 내부 아크, 접촉 용접 및 인클로저 화재가 발생할 수 있습니다.

[전문가 인사이트: DC 아크 중단]

• DC 아크는 소멸을 위해 접점 갭에 1.2-1.5배의 시스템 전압이 필요합니다.
• 각 세라믹 아크 슈트 플레이트는 총 아크 전압에 20~40V를 추가합니다.
• 효과적인 아크 편향을 위해서는 80-150mT의 자기장 강도가 일반적입니다.
• 2~4mm의 접점 간격 거리는 1000VDC 정격 장치에 표준입니다.

문자열 수준 보호의 퓨즈 조정 실패

퓨즈 조정 실패는 유틸리티 규모 설치에서 스트링 레벨 보호 오작동의 약 15-20%를 차지합니다. PV 퓨즈가 업스트림 보호 장치와 제대로 조정되지 않으면 성가신 트립부터 전체 시스템을 파괴할 수 있는 치명적인 아크 플래시 이벤트에 이르기까지 다양한 결과가 발생합니다. PV 컴바이너 박스.

gPV 퓨즈 작동의 물리학

태양광 전용 gPV 퓨즈(IEC 60269-6에 따라 지정됨)는 표준 산업용 퓨즈와는 근본적으로 다른 메커니즘을 통해 작동합니다. 퓨즈 소자는 AC 제로 크로싱 없이 DC 고장 전류를 차단해야 하므로 전류를 0으로 만들 수 있는 충분한 아크 전압을 생성해야 합니다. 1500VDC 스트링 애플리케이션에서 퓨즈는 5-10밀리초 이내에 시스템 전압(일반적으로 정격 전압의 1.1 ~ 1.2배)을 초과하는 아크 전압을 발생시켜야 합니다.

2023년 인도 라자스탄의 75MW 태양광 발전소 시운전 프로젝트에서 부적절한 크기의 15A gPV 퓨즈는 8~12A²s의 사전 아크 I²t 값을 경험했으며, 총 클리어링 I²t는 45~60A²s로 스트링 케이블 내구성 등급을 40% 초과하는 값에 도달했습니다.

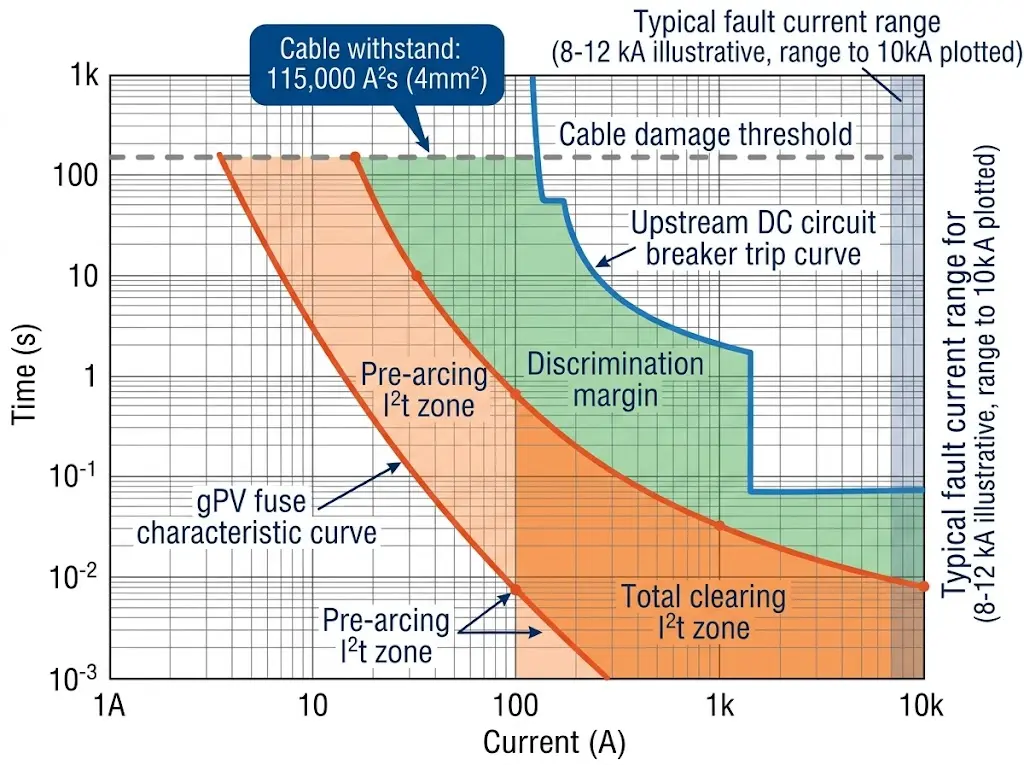

중요한 조정 매개변수

적절한 퓨즈 조정을 위해서는 세 가지 상호 의존적인 매개변수를 일치시켜야 합니다:

• 퓨즈의 I²t(통과 에너지)는 케이블 내구성 등급(일반적으로 4mm² PV 케이블의 경우 115,000A²s) 미만으로 유지되어야 합니다.
• 최소 퓨즈 전류는 스트링의 최대 전력 전류의 1.45배를 초과해야 작동 장애를 방지할 수 있습니다.
• 차단 용량은 최대 예상 고장 전류를 초과해야 하며, 이는 대형 상업용 어레이에서 8-12kA에 달할 수 있습니다.

에 따르면 IEC 60269-6, 를 사용하려면 퓨즈 정격 전류가 보호 스트링의 1.4 × Isc에서 2.4 × Isc 사이여야 합니다. 1.4 × Isc 미만의 퓨즈는 열 피로 사이클이 발생하여 작동 수명이 25년에서 3~5년으로 짧아집니다.

극성 반전 및 잘못된 배선 오류

극성 반전은 가장 교묘한 DC 보호 오류 중 하나로, 치명적인 고장이 발생할 때까지 감지되지 않는 경우가 많습니다. 설치자가 양극과 음극 단자가 반대로 된 DC 케이블을 연결하면 시스템을 보호하도록 설계된 보호 장치 자체가 고장 지점이 됩니다.

2023년 광둥성의 12MW 상업용 옥상 설치에서 세 개의 스트링 입력에서 극성이 반대로 바뀌어 지락 시 DC 회로 차단기가 고장 나 컴바이너 박스를 완전히 교체해야 하는 아크 플래시 손상과 18일의 시스템 다운타임이 발생했습니다.

DC 보호 장치에 극성이 중요한 이유

DC 회로 차단기 및 퓨즈는 특정 전류 방향에 최적화된 내부 아크 슈트 형상과 자기 블로우아웃 시스템으로 설계되었습니다. 극성이 반전되면 고장 차단 중에 생성된 자기장이 아크를 아크 슈트가 아닌 접점 쪽으로 편향시킵니다. 이로 인해 차단 용량이 40-70% 감소하고 아크가 소멸되지 않고 지속되어 인클로저 내에서 6000°C를 초과하는 온도가 발생할 수 있습니다.

일반적인 극성 오류 시나리오

현장 경험에 따르면 세 가지 주요 원인이 있습니다:

• 모듈 설치 중, 특히 케이블 라우팅이 복잡해지는 양면 구성에서 발생하는 문자열 수준의 배선 오류
• 시간 압박으로 여러 문자열이 수렴할 때 결합기 상자 종단 실수
• 케이블 라벨링이 저하되는 경우 시운전 중 인버터 입력 연결 오류 발생

탐지 및 예방

IEC 62548은 전원을 공급하기 전에 극성 검증을 의무화하고 있습니다. 이를 방지하려면 최소 1500VDC 정격 멀티미터를 사용하여 보호 장치에 연결하기 전에 각 스트링을 확인하는 체계적인 검증이 필요합니다. 수-암 방향이 적절한 극성 MC4 커넥터를 설치하면 기계적 예방이 가능하지만, 부적절한 현장 조립으로 인해 여전히 문제가 발생할 수 있습니다.

서지 보호 장치 선택 오류

서지 보호 장치 주로 반복적인 서지 이벤트 또는 지속적인 과전압 노출 후 배리스터 성능 저하를 통해 PV 시스템에서 고장이 발생합니다. IEC 61643-11은 유형 2 SPD가 교체가 필요하기 전에 공칭 방전 전류(일반적으로 8/20μs 파형의 경우 20kA)에서 최소 15회의 임펄스를 견뎌야 한다고 명시하고 있습니다. 낙뢰가 발생하기 쉬운 지역의 설치는 종종 3~5년 이내에 SPD 용량이 소진됩니다.

SPD 선택 매개변수

적절한 SPD를 선택하려면 매칭이 필요합니다:

• 최대 연속 작동 전압(Uc) ≥ 1.2 × 최대 시스템 Voc
• 표준 설치의 경우 공칭 방전 전류(In) ≥ 5kA, 높은 케라닉 지역의 경우 ≥ 20kA
• 인버터 입력 내전압 이하의 전압 보호 수준(Up)

시스템 Voc보다 낮은 Uc로 설치된 SPD는 지속적으로 전도되어 열 폭주 및 장치 파괴로 이어집니다.

절연 모니터링 장치 고장

접지 고장이 감지되지 않거나 성가신 트립을 유발할 때 IMD 고장은 계획되지 않은 심각한 다운타임의 원인이 됩니다. 절연 모니터링 장치는 DC 도체와 접지 사이의 절연 저항을 지속적으로 측정합니다. 정상적인 조건에서 제대로 작동하는 PV 어레이는 최대 1000VDC의 시스템에 대해 1MΩ 이상의 절연 저항을 유지합니다.

일반적인 IMD 장애 모드

세 가지 주요 실패 패턴이 나타납니다:

측정 드리프트 내부 기준 저항기가 노후화되거나 환경 오염이 감지 회로에 영향을 미칠 때 발생합니다. 염수 분무에 노출되는 해안가 환경의 시스템은 드리프트가 가속화되어 3년 이내에 ±15% 편차를 초과하는 경우도 있습니다.

잘못된 트리거 아침 시동 시 이슬 응결로 인해 표면 절연 저항이 일시적으로 감소하는 일시적인 조건에서 발생합니다. 양면 모듈 어레이는 노출된 표면적이 증가하기 때문에 이러한 현상이 더 자주 발생합니다.

감지 실명 는 IMD가 실제 접지 결함, 특히 케이블 절연 파괴를 통해 점진적으로 발생하는 300Ω 미만의 고임피던스 결함을 식별하지 못할 때 발생합니다.

12개월마다 정기적인 IMD 캘리브레이션 검증과 1000VDC 메고미터를 사용한 정기적인 수동 절연 저항 테스트가 결합되어 안정적인 접지 오류 보호를 보장합니다.

[전문가 인사이트: 접지 오류 감지]

• 최소 절연 저항: ≤1000VDC 시스템의 경우 1MΩ, 1500VDC의 경우 40kΩ × 시스템 전압
• IMD 신호 주입 주파수: DC 간섭을 피하기 위해 일반적으로 2~20Hz
• 높은 임피던스 결함 임계값: 300Ω 미만의 결함은 종종 감지를 피합니다.
• 권장 보정 주기: 최소 12개월

문자열 수준 격리 실패

적절한 DC 스위치 단로기 문자열 수준에서 유지보수 안전 위험을 초래합니다. 퓨즈는 결함으로부터 보호하지만 유지보수를 위한 안전한 절연을 제공하지는 않습니다. 기술자가 컴바이너를 통해 병렬 스트링에 전원이 공급되는 상태에서 모듈을 교체할 경우 심각한 부상 위험이 존재합니다.

스트링 레벨의 DC 스위치 단로기는 눈에 보이는 차단 및 잠금/태그아웃 기능을 제공합니다. NEC 690.15는 각 소스 회로에 대한 차단 수단을 요구합니다[표준 확인: 현재 버전 적용 가능성 확인]. 많은 설치가 인버터 DC 차단에만 의존하여 유지보수 중에 어레이 측에 전원이 공급되는 상태로 유지됩니다.

더운 환경에서 무시되는 열 부하 감소

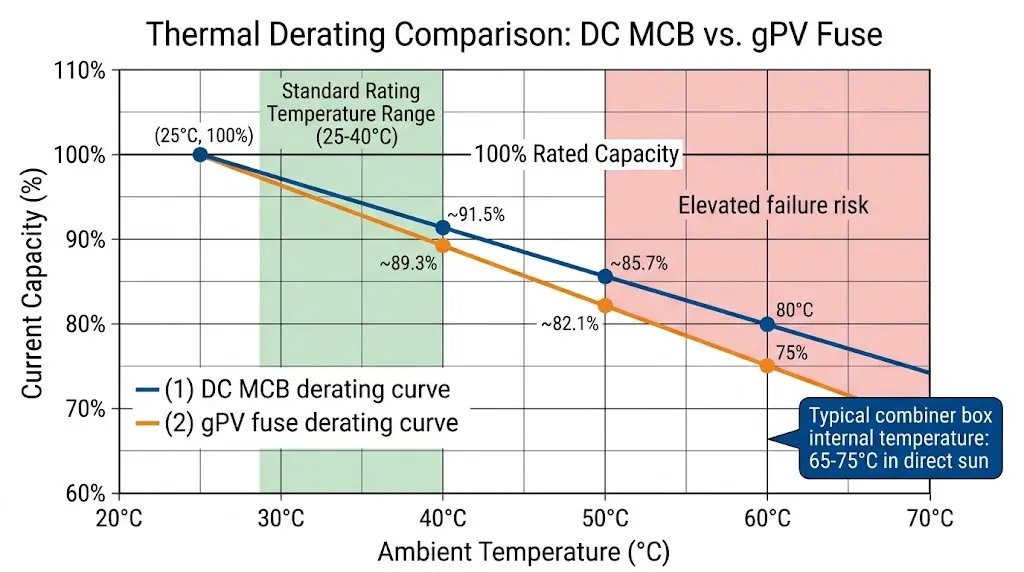

직사광선에 노출된 컴바이너 박스는 내부 주변 온도가 65~75°C에 달할 수 있습니다. 퓨즈 및 차단기 정격 전류는 25~40°C 주변 온도에서 15~25%로 떨어지는 주변 용량을 가정합니다.

간쑤성의 한 지상 설치 시설에는 18A 스트링에 20A 퓨즈가 지정되어 있었습니다. 여름철 컴바이너 박스 온도가 60°C를 초과하여 퓨즈 용량을 약 16A로 낮췄고, 피크 생산 기간 동안 매일 성가신 끊김 현상이 발생했습니다. 솔루션에는 퓨즈/차단기 정격을 대형화하거나 인클로저 환기 및 차광을 개선하는 것이 포함됩니다.

시노브레이커의 전문가 지원으로 DC 보호 오류 해결

DC 보호 오류는 즉각적인 조치가 필요하며, 오류를 해결하지 못할 때마다 시스템 소유자는 발전 수익 손실로 kW당 약 $15-45달러의 손실을 입게 됩니다. 아크 오류 감지 오류 문제 해결, 소형 DC 퓨즈 교체, 1500VDC 시스템용 스트링 보호 업그레이드 등 숙련된 보호 장치 전문가와 협력하면 문제 해결을 가속화할 수 있습니다.

시노브레이커를 선택해야 하는 이유

당사의 기술 팀은 2018년부터 아시아 태평양 및 중동 시장에서 200개 이상의 유틸리티 규모의 태양광 발전 설비에서 고장 진단 및 장치 선택을 지원했습니다. 시노브레이커의 DC 회로 차단기 및 퓨즈 제품 라인은 IEC 60947-2 표준에 따른 차단 용량과 최대 1500VDC의 정격 전압으로 태양광 애플리케이션을 위해 특별히 설계되었습니다.

DC 보호 장치 선택, 고장난 구성 요소에 대한 교체 권장 사항 및 시스템별 오류 분석에 대한 기술 상담이 필요한 경우 애플리케이션 엔지니어링 팀에 문의하세요. 엔지니어가 일반적으로 24시간 이내에 설치 매개변수에 맞는 자세한 권장 사항을 알려드립니다.

자주 묻는 질문

태양광 시스템에서 눈에 보이는 결함 없이 DC 회로 차단기가 트립되는 이유는 무엇인가요?

성가신 트립은 일반적으로 차단 용량 부족, 40°C를 초과하는 주변 온도에서의 열 경감 또는 급격한 조도 변화 중 전압 과도 현상에서 비롯됩니다. 차단기 정격에 실제 작동 조건보다 충분한 마진이 포함되어 있는지 확인하세요.

상업용 태양광 설비에서 gPV 퓨즈는 얼마나 자주 검사해야 하나요?

최소 12개월마다 육안 검사를 실시하며, 전력 발생이 많은 시기에는 열화상 검사를 권장합니다. 80% 정격 전류 이상으로 작동하는 퓨즈는 지속적으로 성능이 저하되며, 주변 온도가 지속적으로 45°C를 초과하면 고장률이 3.2배 증가합니다.

PV 시스템에서 서지 보호 장치가 조기에 고장나는 원인은 무엇인가요?

최대 연속 작동 전압(Uc)이 실제 시스템 Voc 이하로 설정된 경우 반복적인 서지 이벤트 또는 지속적인 과전압 노출 후 배리스터 성능 저하. 낙뢰가 발생하기 쉬운 지역에 설치하는 경우 3~5년 이내에 SPD 용량이 소진되는 경우가 많습니다.

크기가 작은 DC 보호 장치가 태양광 어레이에서 화재 위험을 초래할 수 있나요?

실제 고장 전류 수준보다 낮은 등급의 보호 장치는 아크를 효과적으로 차단할 수 없습니다. 300W 이상의 DC 아크가 2초 이상 지속되면 주변 재료를 점화하기에 충분한 열 에너지가 발생합니다. 차단 용량이 계산된 최대 예상 고장 전류를 최소 25% 마진만큼 초과하는 장치를 선택하세요.

새 태양광 스트링에 전원을 공급하기 전에 올바른 극성을 확인하려면 어떻게 해야 하나요?

보호 장치에 연결하기 전에 최소 1500VDC 정격 멀티미터를 사용하여 각 스트링 출력의 전압을 측정하세요. 양극 및 음극 단자가 컴바이너 박스 라벨과 일치하는지 확인합니다. 극성 MC4 커넥터는 기계적 방지 기능을 제공하지만 현장에서 올바르게 조립했는지 확인해야 합니다.

어떤 절연 저항 값이 지락이 발생하고 있음을 의미하나요?

최대 1000VDC 시스템의 경우 절연 저항이 1MΩ 미만으로 떨어지면 조사가 필요합니다. 1500VDC 시스템의 경우 임계값은 약 60kΩ입니다. 시간 경과에 따른 추세 측정은 완전한 결함이 발생하기 전에 점진적인 성능 저하를 나타냅니다.

노후화된 PV 시스템에서 DC 보호 장치는 언제 교체해야 하나요?

10~15년이 다가오는 시스템은 종합적인 보호 장치 평가가 필요합니다. 누적된 스위칭 주기와 환경 노출은 차단 성능을 점진적으로 감소시킵니다. 접촉 저항이 기준선에서 20%를 초과하는 증가를 보이거나 아크 슈트 성능이 눈에 띄게 저하되는 장치는 교체하세요.
