Auswahl von Gleichspannungs-Leistungsschaltern: Matrix für Bemessung und Anwendung

Einführung

Die Gleichspannungs-Leistungsschalter Die Bemessungsspannung ist nicht nur eine Angabe, sondern stellt die physikalischen Konstruktionsgrenzen von Kontaktabständen, Isolationssystemen und Lichtbogenlöschfähigkeiten dar. Die Wahl eines Gleichstromschalters mit unzureichender Nennspannung führt zu katastrophalen Fehlerzuständen: Lichtbögen, die nicht gelöscht werden können, Isolationsdurchbruch im Normalbetrieb und explosive Fehlerszenarien.

Dieser auf Spezifikationen ausgerichtete Leitfaden untersucht die Spannungswerte von Gleichspannungs-Leistungsschaltern aus der Perspektive der Konstruktion. Wir analysieren, wie die Spannungswerte bestimmt werden, die Beziehung zwischen Spannung und physischer Konstruktion des Schalters, die Normen, die die Spannungsspezifikationen regeln (IEC 60947-2, UL 489), und die kritischen Berechnungsmethoden für die richtige Auswahl der Spannungswerte.

Elektrokonstrukteure, Projektingenieure und Systemplaner, die mit PV-Solaranlagen, Batteriespeichern, Gleichstrom-Mikronetzen oder industrieller Gleichstromverteilung arbeiten, müssen die Grundlagen der Spannungsbemessung verstehen, um den häufigsten und gefährlichsten Fehler bei der Spezifikation von Gleichstromschaltern zu vermeiden: die Unterspezifizierung der Spannung.

💡 Spezifikation Priorität: Bei der Auswahl von DC-Schaltern ist die Nennspannung wichtiger als die Nennstromstärke. Eine zu hohe Stromstärke führt zu unerwünschten Auslösungen (lästig), eine zu niedrige Spannung führt zu Lichtbogenausfällen (katastrophal).

Grundlagen der DC-Spannungsbemessung und Auswirkungen auf die Konstruktion

Die Physik der Bemessung von Spannungen

Die Nennspannung eines Gleichspannungs-Leistungsschalters spiegelt drei miteinander verbundene physikalische Beschränkungen wider:

Anforderungen für Kontaktlücken

Der Mindestabstand zwischen offenen Kontakten muss die Durchbruchsspannung des Luftspalts unter festgelegten Bedingungen überschreiten:

V_Abbruch = E × d × f_Höhe × f_Luftfeuchtigkeit

Wo:
- E = Durchschlagfestigkeit von Luft (~3 kV/mm auf Meereshöhe, Standardbedingungen)
- d = Abstand der Kontaktspalte (mm)
- f_altitude = Höhenkorrekturfaktor
- f_humidity = Korrekturfaktor für die Luftfeuchtigkeit (normalerweise 0,9-1,0)

Berechnungsbeispiel:
- Nennspannung: 1000V DC
- Sicherheitsspanne: 2× (Lichtbogenspannungsschwankung)
- Erforderliche Durchbruchspannung: 2000V
- Luft-Dielektrikum: 3 kV/mm
- Mindestabstand: 2000 V / 3000 V/mm = 0,67 mm
- Praktischer Abstand: 10-12 mm (15-fache Sicherheitsmarge für Lichtbogendynamik, Verschmutzung, Höhe)

Isolierung System Design

Die Nennspannung bestimmt die Auswahl des Isoliermaterials und die Dicke:

Lichtbogenschacht Spannung Kapazität

Die Konstruktion des Lichtbogenschachtes muss eine Lichtbogenspannung erzeugen, die die Systemspannung übersteigt, um ein Erlöschen zu erzwingen:

V_arc_chute = n_plates × (V_electrode + E_arc × d_plate)

Wo:
- n_plates = Anzahl der Bogenschachtverteilerplatten
- V_Elektrode = Kathoden-/Anoden-Spannungsabfall (~15V pro Verbindungsstelle)
- E_arc = Gradient der Lichtbogensäule (20-40 V/cm je nach Stromstärke)
- d_plate = Abstand zwischen den Platten

Beispiel für 1000V DC-Schalter:
- Erforderliche Lichtbogenspannung: 1200 V (120% der Systemspannung)
- Abstand der Platten: 2mm = 0,2cm
- Lichtbogengefälle bei 1000A: 30 V/cm
- V_pro_Platte = 15V + 30V/cm × 0,2cm = 21V
- Erforderliche Platten: 1200V / 21V = 57 Platten → 12 Platten verwenden (Serienlichtbögen addieren)
- Tatsächliche Lichtbogenspannung: 12 × 21V = 252V pro Lichtbogen × 5 Serienunterteilungen = 1260V ✓

Nennspannung vs. Nennstrom Unabhängigkeit

Kritisches Verständnis: Spannungs- und Stromwerte sind orthogonale Angaben.

Ein Gleichspannungs-Leistungsschalter kann haben:
- Hohe Spannung, niedriger Strom: 1500V DC, 16A (Schutz des Solarstrings)
- Niederspannung, Hochstrom: 125V DC, 400A (Batterieschutz)
- Hochspannung, Hochstrom: 1000V DC, 200A (Solaranlagen im industriellen Maßstab)

Physikalische Implikationen:

⚠️ Häufiges Missverständnis: “Leistungsschalter mit höherer Stromstärke bewältigen automatisch eine höhere Spannung.” FALSCH. Ein 400A / 125V DC-Schalter kann nicht mit 60A / 1000V DC betrieben werden. Die 125-V-Spannungsangabe ist unabhängig von der Stromreduzierung absolut.

IEC 60947-2 und UL 489 Spannungsnormen

IEC 60947-2 Spannungsklassifizierungssystem

Nenn-Betriebsspannung (Ue)

Die maximale Spannung, für die der Unterbrecher für den Dauerbetrieb ausgelegt ist:

Anforderungen an die Spannungsprüfung

Die IEC 60947-2 schreibt mehrere Prüfungen der Spannungsfestigkeit vor:

1. Leistungs-Frequenz-Spannungsprüfung (Abschnitt 8.3.3.4.1):
- Prüfspannung: 2 × Ue + 1000V
- Dauer: 1 Minute
- Angewandt zwischen: Leitungsklemmen und Erde, offene Kontakte
- Bestehenskriterien: Kein Durchschlag, Überschlag oder Verfolgung

Beispiel für 1000V DC-Schalter:
- Prüfspannung: 2 × 1000 V + 1000 V = 3000 V AC (50/60 Hz)
- Angelegt über offene Kontakte: muss ohne Durchschlag standhalten

2. Stoßspannungsprüfung (Abschnitt 8.3.3.4.2):
- Test-Wellenform: 1,2/50 μs-Impuls
- Spannungshöhe: Gemäß Tabelle 16 (6-12 kV je nach Überspannungskategorie)
- Anzahl der Impulse: 5 positive, 5 negative
- Bestehenskriterien: Kein Überschlag oder Isolationsversagen

Überspannungskategorien:

Die meisten PV-Solaranwendungen erfordern OVC III (6 kV-Impuls) durch Blitzeinwirkung.

UL 489 Gleichspannungs-Derating-Anforderungen

Die UL 489 verlangte in der Vergangenheit ein Spannungsderating für Gleichstromanwendungen, wenn die Leistungsschalter hauptsächlich für Wechselstrom ausgelegt waren:

Formel für die Herabstufung des Erbes:

V_DC_max = V_AC_rated / √3

Beispiel:
- Unterbrecher bewertet: 480V AC
- DC-Anwendung: 480V / 1,732 = 277V DC maximal

Moderner Ansatz:
Strom Gleichspannungs-Leistungsschalter tragen direkte DC-Leistungen die keine Leistungsreduzierung erfordern. Suchen Sie nach:
- Kennzeichnung auf dem Typenschild: “600V DC” oder “1000V DC”
- Zertifizierung: “UL 489 anerkannt für DC-Anwendungen”
- Prüfdaten: Gleichstromschaltvermögen geprüft bei Nenngleichspannung

🎯 Spezifikation Tipp: Vergewissern Sie sich immer, dass die Leistungsschalter explizite Nennwerte für Gleichspannung aufweisen. Wenn nur AC-Nennwerte angegeben sind, ist von einer starken DC-Drosselung oder von der Untauglichkeit für den DC-Einsatz auszugehen.

Höhendifferenzierung nach Normen

Sowohl IEC als auch UL verlangen ein Spannungsderating über 2000 m Höhe:

IEC 60947-2 Höhenkorrektur:

V_derated = V_rated × k_altitude

Wo:
k_altitude = 1.0 für h ≤ 2000m
k_altitude = [1 - (h - 2000) / 10.000] für h > 2000m

Beispiel:
- Aufstellungshöhe: 3500m (Colorado, USA)
- Unterbrecher bewertet: 1000V DC
- Korrektur: k = 1 - (3500 - 2000) / 10.000 = 1 - 0,15 = 0,85
- Abgeleitete Spannung: 1000V × 0,85 = 850V
- Schlussfolgerung: Der 1000-V-Schalter kann nur bis 850 V in 3500 m Höhe eingesetzt werden.

Alternativer Ansatz:
Erhöhen Sie die Nennspannung des Unterbrechers, um dies auszugleichen:

V_erforderlich = V_system / k_Höhe

Beispiel:
- Systemspannung: 1000V DC
- Höhenlage: 3500m → k = 0.85
- Erforderlicher Unterbrecher: 1000V / 0,85 = 1176V → Auswählen 1500V DC-Schalter

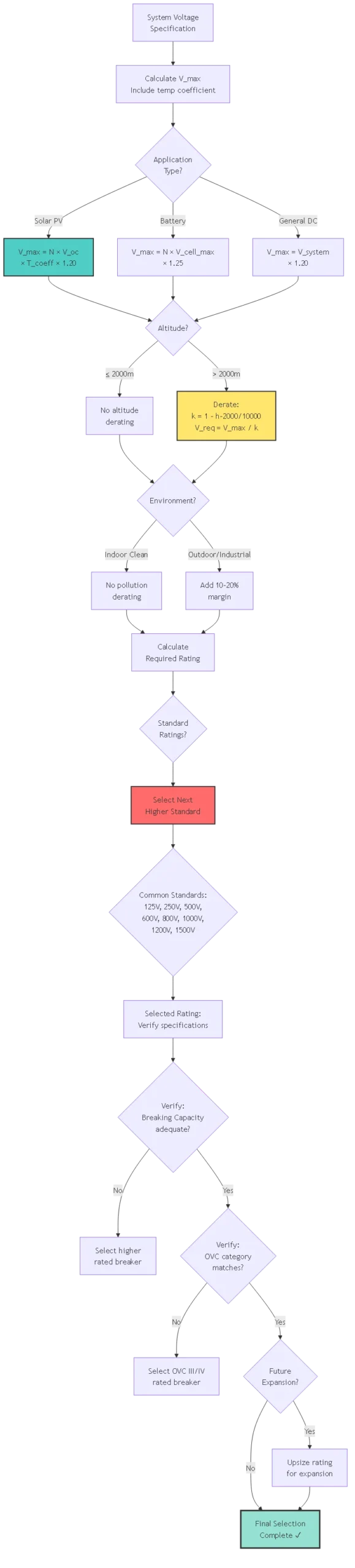

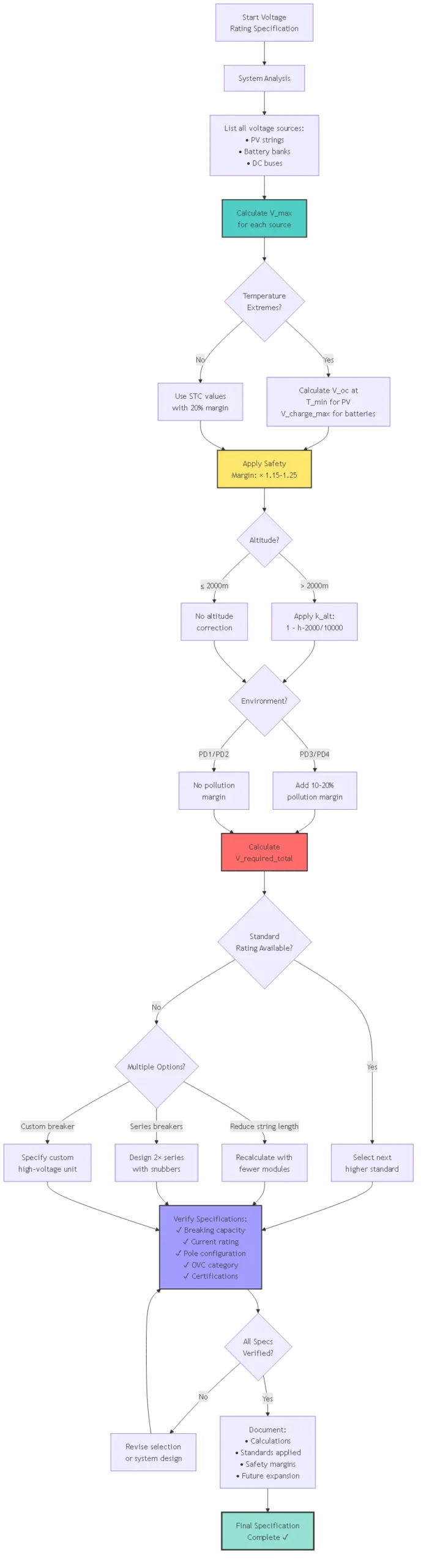

Methodik für die Auswahl der Nennspannung

Schritt 1: Ermitteln der maximalen Systemspannung

Berechnen Sie die ungünstigste Spannung unter Berücksichtigung aller Faktoren, die dazu beitragen:

Für Solar-PV-Anlagen:

V_max = N_series × V_oc_module × T_coefficient × V_safety

Wo:
- N_series = Module in Reihe pro String
- V_oc_module = Modul-Leerlaufspannung bei STC (25°C)
- T_Koeffizient = Faktor des Temperaturkoeffizienten
- V_safety = Sicherheitsspanne (normalerweise 1,15-1,25)

Berechnung des Temperaturkoeffizienten:

V_oc(T) = V_oc_STC × [1 + α × (T - 25°C)]

Wo:
- α = Temperaturkoeffizient (%/°C, typischerweise -0,28% bis -0,32% für Silizium)
- T = niedrigste zu erwartende Umgebungstemperatur

Beispiel:
- Modul: V_oc = 48V bei STC (25°C), α = -0,30%/°C
- Module in Serie: 22
- Kälteste Temperatur: -20°C
- Temperaturfaktor: 1 + (-0,003 × (-20 - 25)) = 1 + 0,135 = 1,135
- V_oc bei -20°C: 48V × 1,135 = 54,5V
- String V_oc: 22 × 54,5 V = 1199 V
- Sicherheitsspanne: 1199V × 1,20 = 1439V
- Wählen Sie: 1500V DC Unterbrecher

Für Batteriesysteme:

V_max = V_nominal × N_series × V_charge_limit × V_safety

Beispiel:
- Akku: LiFePO4, V_nominal = 3,2V, V_charge_max = 3,65V
- Zellen in Serie: 16 (51,2V nominales System)
- Maximale Spannung: 16 × 3,65 V = 58,4 V
- Sicherheitsspanne: 58,4 V × 1,25 = 73 V
- Wählen Sie: 125V DC Unterbrecher

Schritt 2: Umweltkorrekturen

Wenden Sie das Derating für die Installationsbedingungen an:

Korrektur der Höhenlage:

Wenn h > 2000m: V_erforderlich = V_max / [1 - (h - 2000) / 10.000]

Grad der Verschmutzung:

Die IEC 60664-1 definiert Verschmutzungsgrade:
- PD1 (Reinräume): Keine Leistungsminderung
- PD2 (normaler Innenbereich): Keine Leistungsminderung
- PD3 (industriell): +10% Spannungsspanne
- PD4 (im Freien, schwer): +20% Spannungsspanne

Beispiel:
- Maximale Systemspannung: 1000V
- Standort: Dachterrasse (PD3)
- Erforderlich: 1000V × 1,10 = 1100V
- Auswählen: 1500V DC-Schalter (nächster Standardwert)

Schritt 3: Berücksichtigung von transienten Überspannungen

Berücksichtigen Sie einmalige Spannungsspitzen:

Quellen von Transienten:
- Durch Blitzschlag verursachte Überspannungen
- Induktives Schalten (Motor, Schützbetrieb)
- Netzstörungen (für netzgekoppelte Systeme)
- Kapazitiver Einschaltstromstoß

Strategie zur Risikominderung:

1. Primärer Schutz: SPD Typ 1 oder Typ 2 vor dem Unterbrecher installieren
2. Spannungsspielraum: Sicherstellen, dass der Unterbrecher für die maximale Dauerspannung nach der SPD-Klemmung ausgelegt ist
3. Impulse verkraften: Überprüfen Sie, ob die OVC-Kategorie des Unterbrechers mit der Anwendung übereinstimmt.

Beispiel:
- Systemspannung: 800V DC kontinuierlich
- Blitztransiente: 6 kV (vor SPD)
- SPD-Klemmspannung: 1200V (Typ 2, VPR)
- Leistungsschalter OVC III: 6 kV Stromstoß ✓
- Unterbrecher Dauerleistung: 1000V DC ✓

Schritt 4: Planung der zukünftigen Expansion

Erwägen Sie System-Upgrades:

String-Addition:
Wenn zusätzliche PV-Strings in Reihe geschaltet werden können (Erhöhung der Spannung):
- Berechnung der maximalen theoretischen Ausdehnung
- Größenunterbrecher für erweiterte Konfiguration
- Dokumentieren Sie Ausdehnungsgrenzen basierend auf der Schalterleistung

Beispiel:
- Stromstärke: 18 Module × 48 V = 864 V (STC)
- Zukunft: 22 Module × 48V = 1056V (STC)
- Kalte Temperatur: 1056V × 1,135 = 1199V
- Sicherheitsspanne: 1199V × 1,20 = 1439V
- Auswählen: 1500V DC-Schalter jetzt (vermeidet späteren Austausch)

Spannungsbedingte Fehlermodi und Prävention

Fehlermodus 1: Wiederzündung des Lichtbogens aufgrund eines unzureichenden Kontaktspalts

Mechanismus:
Wenn der Kontaktabstand für die Systemspannung unzureichend ist, übersteigt die Lichtbogenspannung nicht die Versorgungsspannung. Der Lichtbogen bleibt unendlich lange bestehen, die Kontakte werden geschlossen, der Schutz versagt.

Physik:
Lichtbogenspannung V_arc ≈ 50-80V pro mm Spalt plus Elektrodenabfall. Wenn die Systemspannung V_system > V_arc ist, fließt der Strom weiter durch den Lichtbogen.

Beispiel:
- Systemspannung: 800V DC
- Unterbrecher für 250 V: Kontaktabstand = 4 mm
- Lichtbogenspannung: 4mm × 70V/mm = 280V
- Ergebnis280V < 800V → Lichtbogen kann nicht gelöscht werden → Katastrophaler Ausfall Prävention:
- Wählen Sie einen Schalter mit einer Nennspannung ≥ der maximalen Systemspannung
- Überprüfen Sie die Spezifikationen für den Kontaktabstand, falls vorhanden (10mm+ für 1000V-Systeme)
- Verwenden Sie niemals Unterspannungsschutzschalter, auch nicht bei reduziertem Strom

Fehlermodus 2: Isolationsdurchbruch bei Dauerbetrieb

Mechanismus:
Bei Isoliermaterialien, die über die Auslegungsgrenzen hinaus beansprucht werden, kommt es zu Faltenbildung, Verkohlung oder progressivem Versagen, was zu Phase-Erde- oder Phase-Phase-Fehlern führt.

Beitragende Faktoren:
- Die Spannungsbelastung übersteigt die Durchschlagsfestigkeit des Materials
- Temperatur beschleunigt die Alterung der Isolierung
- Luftfeuchtigkeit erzeugt Leiterbahnen (Tracking)
- Verschmutzung (Staub, Salz) verringert die Oberflächenbeständigkeit

Beispiel:
- Isolierung des Unterbrechers: 600V DC
- Systemspannung: 800V DC (33% Überspannung)
- Alterungsrate der Isolierung: proportional zu V^n mit n ≈ 10-15
- Erwartete Lebensdauer: 20 Jahre bei 600 V
- Tatsächliche Lebensdauer: 20 × (600/800)^12 ≈ 1,2 Jahre

Prävention:
- 20% Mindestspannungsspanne einhalten (V_rated ≥ 1,2 × V_system)
- Wählen Sie den Verschmutzungsgrad der Umgebung aus.
- Angemessene Kriech-/Abstandsflächen sicherstellen
- Regelmäßige Prüfung des Isolationswiderstands (>1MΩ Minimum)

Ausfallmodus 3: Höhenbedingter Durchschlag des Dielektrikums

Mechanismus:
Die Luftdichte nimmt mit der Höhe ab, wodurch sich die Durchschlagfestigkeit verringert. Unterbrecher überschlagen sich bei Spannungen, denen sie normalerweise auf Meereshöhe standhalten würden.

Quantifizierung:
Die Durchschlagsfestigkeit ≈ 3 kV/mm auf Meereshöhe sinkt auf ≈ 2 kV/mm in 4000 m Höhe.

Beispiel:
- Unterbrecher: 1000V DC auf Meereshöhe
- Kontaktabstand: 10mm
- Durchschlagsspannung auf Meereshöhe: 10mm × 3 kV/mm = 30 kV (ausreichende Marge)
- Bei 4000 m: 10 mm × 2,2 kV/mm = 22 kV
- Reduzierter Sicherheitsabstand: 22 kV / 1000V = 22× (war 30× auf Meereshöhe)
- Bei Spannungsspitzen (SPD-Ausfall, Blitzschlag): Kann überblitzen

Prävention:
- Höhenkorrektur anwenden: k = 1 - (h - 2000) / 10.000
- Die Nennspannung des Unterbrechers ist entsprechend zu erhöhen.
- Für Höhenlagen >3000m ist eine 1,5fache Spannungsspanne zu berücksichtigen.
- Installation eines zusätzlichen SPD-Schutzes

Fehlermodus 4: Überspannung des Serienstrangs während des Kaltstarts

Mechanismus:
Die PV-Modul-Voc steigt bei niedrigen Temperaturen erheblich an. Wenn die Bemessungsspannung des Unterbrechers auf STC-Werten (25 °C) basiert, kann der Start am kalten Morgen die Bemessungsspannung des Unterbrechers überschreiten.

Beispiel:
- Module: 20× 48V = 960V bei STC (25°C)
- Ausgewählter Leistungsschalter: 1000V DC (minimaler Spielraum)
- Wintermorgen: -15°C
- Temperaturkoeffizient: -0,30%/°C
- V_oc bei -15°C: 48V × [1 + 0,003 × 40°C] = 48V × 1,12 = 53,8V
- Strangspannung: 20 × 53,8 V = 1076 V
- Ergebnis: 1076V > 1000V Nennspannung → Schalter überlastet

Prävention:
- V_oc immer bei der niedrigsten zu erwartenden Temperatur berechnen
- Verwendung lokaler Klimadaten (Rekordtiefsttemperatur + 10°C Marge)
- Anwendung der Sicherheitsspanne 20% nach der Temperaturberechnung
- Überwachung der tatsächlichen Spannungen bei der Inbetriebnahme im Winter

Spezifikation Fallstudien

Fallstudie 1: 12kW-Solaranlage für Wohngebäude

System-Parameter:
- Module: 30× 400W, V_oc = 48,5V, I_sc = 11,2A
- Konfiguration: 2 Stränge × 15 Module
- Standort: Denver, Colorado (Höhe 1600m)
- Tiefsttemperatur-Rekord: -25°C

Berechnung der Nennspannung:

Schritt 1 - Temperaturkorrektur:
- V_oc bei -25°C: 48,5V × [1 + 0,003 × 50] = 48,5V × 1,15 = 55,8V

Schritt 2 - Schnurspannung:
- 15 Module: 15 × 55,8 V = 837 V

Schritt 3 - Sicherheitsspanne:
- 837V × 1,20 = 1004V

Schritt 4 - Höhenlage (1600m < 2000m): - Keine Leistungsminderung erforderlich

Schritt 5 - Auswahl:
- Erforderlich: 1004V
- Standardwerte: 1000V, 1500V
- Ausgewählt: 1500V DC Unterbrecher (nächsthöhere Norm, 50% Marge)

Zusätzliche Spezifikationen:
- Nennstrom: 11,2A × 1,56 = 17,5A → 20A
- Schaltleistung: mindestens 6kA (Wohnbereich)
- Pole: 2-polig (ungeerdetes System)
- Zertifizierung: UL 489, IEC 60947-2

Fallstudie 2: Netzunabhängiges Batteriesystem

System-Parameter:
- Akku: 48V nominal (51,2V), LiFePO4
- Konfiguration: 16S (16 Zellen × 3,2V)
- Ladespannung: 58,4 V (3,65 V/Zelle)
- Last: 5000W Wechselrichter

Berechnung der Nennspannung:

Stufe 1 - Maximale Spannung:
- V_charge = 16 × 3,65V = 58,4V

Schritt 2 - Vorübergehende Betrachtung:
- Einschaltstromstoß beim Laden des Umrichterkondensators kann eine kurze Überspannung verursachen
- Regulierungstoleranz des Ladesystems: ±5%
- V_max = 58,4V × 1,05 = 61,3V

Schritt 3 - Sicherheitsspanne:
- 61,3 V × 1,25 = 76,6 V

Schritt 4 - Auswahl:
- Erforderlich: 76.6V
- Standardwerte: 60V, 125V
- Ausgewählt: 125V DC Unterbrecher (100% Rand)

Begründung für 125 V gegenüber 60 V:
- 60-V-Unterbrecher: nur 3,6 V Spielraum (sehr knapp)
- Zukünftige Erweiterung auf 72V-System (20S) möglich
- 125V bietet Flexibilität und Robustheit

Fallstudie 3: Gewerbliche 500-kW-Solaranlage

System-Parameter:
- Module: 1250× 400W, V_oc = 48,5V, I_sc = 11,2A
- Konfiguration: 50 Stränge × 25 Module
- Standort: Phoenix, Arizona (340 m Höhe, Wüstenumgebung)
- Niedrige Temperatur: -5°C (selten, aber möglich)

Berechnung der Nennspannung:

Schritt 1 - Temperaturkorrektur:
- V_oc bei -5°C: 48,5V × [1 + 0,003 × 30] = 48,5V × 1,09 = 52,9V

Schritt 2 - Schnurspannung:
- 25 Module: 25 × 52,9 V = 1322,5 V

Schritt 3 - Sicherheitsspanne:
- 1322,5 V × 1,15 = 1521 V

Schritt 4 - Höhenlage (340 m):
- Keine Leistungsminderung (<2000m)

Schritt 5 - Grad der Verschmutzung:
- Wüste im Freien: PD3 (Staub, Sand)
- Zusätzliche Marge: +10%
- 1521V × 1,10 = 1673V

Schritt 6 - Auswahl:
- Erforderlich: 1673V
- Standard-Bewertung: 1500V unzureichend
- Problem erkannt: Standard-Unterbrecher max. 1500V DC

Lösungsmöglichkeiten:

Option A - Länge der Zeichenfolge verringern:
- Reduzieren Sie auf 23 Module: 23 × 52,9 V = 1217 V
- Mit Rändern: 1217V × 1,15 × 1,10 = 1540V
- Ausgewählt: 1500V DC Unterbrecher (marginal)

Option B - In Reihe geschaltete Unterbrecher:
- 2× 1000V Unterbrecher in Reihe
- Kombinierte Leistung: 2 × 1000V × 0,85 = 1700V
- Erfordert Spannungsausgleich (RC-Drosseln)

Option C - Kundenspezifischer Hochspannungsunterbrecher:
- Kundenspezifischer Unterbrecher 2000V DC spezifizieren
- Höhere Kosten, längere Vorlaufzeit
- Beste langfristige Lösung

Ausgewählt: Option A (String-Redesign) für die Verfügbarkeit der Standardausrüstung.

Häufig gestellte Fragen (Fokus Spezifikation)

Welcher Zusammenhang besteht zwischen der Nennspannung und dem Kontaktöffnungsabstand?

Der Kontaktöffnungsabstand ist direkt proportional zur Nennspannung, d ≥ V / (E × Sicherheitsfaktor), wobei E die Durchschlagfestigkeit der Luft ist (~3 kV/mm auf Meereshöhe). Typische Gleichstromschalter verwenden den 10-15-fachen Sicherheitsfaktor, was bedeutet: 60 V erfordern 2-3 mm Abstand, 250 V erfordern 4-5 mm, 600 V erfordern 6-8 mm, 1000 V erfordern 10-12 mm, 1500 V erfordern 15-18 mm. Der Sicherheitsfaktor berücksichtigt die Schwankungen der Lichtbogenspannung, die Erosion der Kontakte im Laufe der Zeit, die Auswirkungen der Höhe und die vorübergehenden Überspannungen. Aus diesem Grund können Sie bei höheren Spannungen keine Niederspannungsschalter verwenden - der physikalische Abstand reicht nicht aus, um den Lichtbogen unabhängig von der Nennstromstärke zu löschen.

Kann ich einen Leistungsschalter mit höherer Spannung für ein Niederspannungssystem verwenden?

Ja, die Verwendung von Leistungsschaltern mit höherer Spannung ist sicher und akzeptabel, wenn auch wirtschaftlich ineffizient. Ein 1500-V-Schalter funktioniert perfekt bei 600 V, ohne dass die Leistung nachlässt. Die übergroßen Kontaktabstände und die Isolierung bieten eine zusätzliche Sicherheitsmarge. Höhere Spannungsschalter sind jedoch größer, teurer und können einen höheren Spannungsabfall über den geschlossenen Kontakten aufweisen. Der größere Kontaktabstand (z. B. 15 mm gegenüber 6 mm) bedeutet einen etwas längeren Lichtbogenabstand, wenn der Schalter unter Last auslöst, was die Durchlassenergie geringfügig erhöhen kann. Wählen Sie bei kostensensiblen Projekten eine Spannung, die den Systemanforderungen am nächsten kommt (aber darüber liegt). Bei kritischen Anwendungen lohnt sich der zusätzliche Spielraum.

Wie wird die SPD-Klemmspannung bei der Bemessungsspannung des Unterbrechers berücksichtigt?

Die Klemmspannung des SPD (VPR - Voltage Protection Rating) darf die Stoßspannung des Leistungsschalters (OVC Rating) nicht überschreiten. Ein SPD des Typs 2 mit einer VPR von 1200 V sollte z. B. mit einem Unterbrecher mit einer OVC III-Bewertung (6 kV Impuls) kombiniert werden. Die Bemessung der Dauerspannung des Unterbrechers sollte auf der maximalen Systemspannung basieren, nicht auf der SPD-Klemmenspannung, da SPD nur bei Transienten aktiviert wird. Wenn SPD einen Kurzschluss verursacht, muss der Schalter bei voller Systemspannung auslösen. Verwenden Sie niemals die SPD-Klemmenspannung, um unterdimensionierte Schalter zu rechtfertigen - dies führt zu einem Fehlermodus, bei dem der Schalter den SPD-Kurzschlussfehler nicht beheben kann.

Was passiert, wenn ich einen 600-V-Gleichstromunterbrecher in einer 1000-V-Solaranlage installiere?

Katastrophales Lichtbogenversagen unter Fehlerbedingungen. Wenn der Unterbrecher versucht, den Strom bei 1000 V zu unterbrechen, erzeugt die Kontaktlücke (6-8 mm bei 600 V Nennspannung) eine Lichtbogenspannung von nur 420-560 V (70 V/mm × 6-8 mm). Da die Lichtbogenspannung (560V) < Systemspannung (1000V) ist, fließt der Strom weiter durch den anhaltenden Lichtbogen. Die Kontakte erodieren schnell, das Gehäuse des Unterbrechers überhitzt, kann durch den Austritt von geschmolzenem Metall brechen, und es entsteht ein elektrischer Brand. Dies ist der gefährlichste Fehler bei der Spezifikation von DC-Schaltern. Der Unterbrecher kann den Stromkreis nicht schützen - er wird zum Fehlerpunkt. Vergewissern Sie sich immer, dass die Nennspannung die maximale Systemspannung übersteigt, wobei der Mindestwert 20% beträgt.

Warum verwenden IEC und UL unterschiedliche Spannungsprüfnormen?

IEC 60947-2 verwendet eine Wechselspannungsprüfung mit Leistungsfrequenz (2 × Ue + 1000 V) und eine Blitzimpulsprüfung, was den europäischen Schwerpunkt auf die Impulssicherheit in blitzgefährdeten Umgebungen widerspiegelt. UL 489 konzentrierte sich in der Vergangenheit auf Wechselstromanwendungen mit DC-Derating-Formeln und verlangt nun direkte DC-Prüfungen für DC-bewertete Schalter. Beide Normen zielen darauf ab, die Unversehrtheit der Isolierung und die Fähigkeit zum Löschen von Lichtbögen zu überprüfen, aber die Prüfmethoden unterscheiden sich. Bei globalen Produkten prüfen die Hersteller nach beiden Normen. Achten Sie bei der Spezifikation von Leistungsschaltern darauf, dass die Zertifizierung Ihrer Gerichtsbarkeit entspricht - UL für Nordamerika, IEC für international. Beide sind streng; die Unterschiede sind methodischer Natur und nicht qualitätsbezogen.

Wie genau müssen die Berechnungen des Temperaturkoeffizienten sein?

Der Temperaturkoeffizient α variiert je nach PV-Technologie: monokristallin (-0,28% bis -0,32%/°C), polykristallin (-0,30% bis -0,35%/°C), Dünnschicht (-0,20% bis -0,25%/°C). Verwenden Sie den Wert des Moduldatenblatts für genaue Berechnungen. Für die vorläufige Dimensionierung ist -0,30%/°C ein vernünftiger Schätzwert für Module auf Siliziumbasis. Präzision ist wichtig, wenn sich die Systemspannung den Nennwerten des Schalters nähert. Beispiel: bei -20°C ergibt -0,30%/°C einen 1,135-fachen Multiplikator; -0,32%/°C ergibt einen 1,144-fachen Multiplikator - nur 0,8% Unterschied. Wenden Sie den genauen Koeffizienten für den endgültigen Entwurf an, aber vorläufige Schätzungen mit -0,30%/°C führen selten zu Spezifikationsfehlern, wenn angemessene Sicherheitsmargen (20%) eingehalten werden.

Können in Reihe geschaltete Schutzschalter Hochspannungs-Gleichstromsysteme zuverlässig schützen?

Eine Reihenschaltung ist akzeptabel, wenn sie ordnungsgemäß ausgeführt wird: (1) Verwendung identischer Schalter aus derselben Produktionscharge, (2) Installation von RC-Dämpfungsgliedern (10kΩ + 100nF) über jedem Schalter für den Spannungsausgleich, (3) mechanische Verbindung oder Hilfsauslösung für den gleichzeitigen Betrieb, (4) Begrenzung auf maximal 3 Schalter (das Spannungsungleichgewicht nimmt mit mehr Geräten zu), (5) Reduzierung der kombinierten Spannung um 15% (Faktor 0,85). Moderne 1500-V-Schalter machen diese Komplexität überflüssig - ein einzelner Hochspannungsschalter ist einer Reihenschaltung immer vorzuziehen. Reihenschaltungen führen zu zusätzlichen Fehlermöglichkeiten (nicht-gleichzeitiger Betrieb, Ausfall des Snubbers, ungleiche Spannungsverteilung) und erschweren die Wartung. Für Nachrüstungsanwendungen reservieren, wenn keine Hochspannungsschalter verfügbar sind.

Schlussfolgerung

Die Auswahl der Nennspannung von Gleichspannungs-Leistungsschaltern erfordert eine rigorose Analyse der maximalen Systemspannung, der Umgebungsbedingungen, der geltenden Normen und der Vermeidung von Ausfällen. Im Gegensatz zu Stromstärken, bei denen eine geringe Überdimensionierung nur zu wirtschaftlicher Ineffizienz führt, führt eine Unterdimensionierung der Spannung zu katastrophalen Sicherheitsrisiken: anhaltende Lichtbogenfehler, Isolationsdurchbruch und elektrische Brände.

Kritische Spezifikationsanforderungen:

Berechnung der maximalen Spannung: Berücksichtigen Sie Temperaturkoeffizienten für PV-Systeme (V_oc erhöht sich um ~13,5% bei -20°C gegenüber STC), Ladespannungsgrenzen für Batterien und transiente Überspannungsquellen. Wenden Sie eine Mindestsicherheitsspanne von 20% auf das berechnete Maximum an.

Umweltbezogene Korrekturen: Reduzieren Sie die Nennspannung um [1 - (Höhe - 2000) / 10.000] für Höhenlagen über 2000m. Fügen Sie eine Marge von 10-20% für Umgebungen mit Verschmutzungsgrad 3-4 im Freien/Industrie hinzu.

Einhaltung von Normen: Überprüfen Sie die Zertifizierung nach IEC 60947-2 oder UL 489 mit expliziten Gleichspannungswerten. Sicherstellen, dass die Überspannungskategorie (OVC III für feste Installationen, OVC IV für Außenanwendungen) der Anwendung entspricht. Bestätigen Sie, dass die Stoßspannungsfestigkeit die SPD-Klemmwerte übersteigt.

Physische Verifizierung: Verstehen Sie, dass die Nennspannung den Kontaktabstand (10mm+ für 1000V), die Isolationskriech-/Luftstrecke (10mm pro 1000V) und die Lichtbogenschachtkonstruktion widerspiegelt. Dies sind physikalische Zwänge, die nicht beeinträchtigt werden dürfen.

Zukunftssicher: Berücksichtigen Sie Szenarien zur Systemerweiterung, bei denen zusätzliche PV-Strings die Spannung erhöhen können. Bemessen Sie Leistungsschalter für die maximale theoretische Konfiguration innerhalb der Gerätespezifikationen.

Für Elektroingenieure, Systementwickler und Projektplaner ist die Bemessungsspannung die unverzichtbare Grundlage für die Spezifikation von DC-Schaltern. Jeder andere Parameter - Nennstrom, Ausschaltvermögen, Polkonfiguration - wird irrelevant, wenn der Spannungswert unzureichend ist. Geben Sie der Genauigkeit der Spannungsangabe Vorrang vor allen anderen Überlegungen.

Verwandte technische Normen:
- DC-Schutzschalter-Technologie - Umfassender Überblick über die Unterbrechertechnologie
- DC SPD-Koordination - Überspannungsschutz und Management von Spannungstransienten
- Solarsystem-Auslegung - Vollständige Berechnungen der Systemspannung

Technische Unterstützung: SYNODE bietet eine Analyse der Spannungswerte und eine Überprüfung der Spezifikationen für komplexe Gleichstromanlagen. Wenden Sie sich an unser Anwendungstechnik-Team für systemspezifische Berechnungen, Höhenkorrekturen und die Überprüfung der Einhaltung von Normen.

Zuletzt aktualisiert: Oktober 2025
Autor: SYNODE Team für Spezifikationstechnik
Technische Überprüfung: Leitende Elektroingenieure, IEEE-Mitglieder
Referenzierte Normen: IEC 60947-2:2016, UL 489:2021, IEC 60664-1:2020
