Las 10 razones principales por las que fallan los sistemas fotovoltaicos: Errores de protección de CC explicados

Most solar PV system failures don’t start at the panels or inverter—they originate from preventable DC protection errors. Analysis of 340+ commercial PV installations audited between 2022–2024 revealed that 71% of unplanned outages traced directly to DC-side protection component failures: undersized fuses, voltage-mismatched breakers, missing surge protection, and improper grounding. These aren’t manufacturing defects. They’re selection and installation mistakes that compound over years of operation until a fault event exposes the gap.

Esta guía desglosa los 10 errores de protección de CC más comunes, explica por qué cada uno de ellos provoca fallos en el sistema y proporciona los pasos de diagnóstico para identificar los problemas antes de que se agraven.

Cómo los fallos de protección de CC provocan paradas de la instalación fotovoltaica

Los sistemas fotovoltaicos solares fallan con mayor frecuencia debido a errores de protección de CC: fallos en los disyuntores, fusibles y dispositivos de protección contra sobretensiones que protegen el lado de CC de las instalaciones fotovoltaicas. En un proyecto comercial sobre tejado de 12 MW en la provincia de Jiangsu (2023), la selección incorrecta de un disyuntor en miniatura de CC provocó 47 disparos molestos en seis meses, lo que supuso una pérdida de generación de 2.340 kWh antes de que el análisis de la causa raíz identificara una capacidad de corte inadecuada para la tensión de cadena de 1.000 VCC.

Por qué la protección de CC difiere de la de CA

DC circuit protection presents unique engineering challenges. Unlike alternating current, which naturally crosses zero 100–120 times per second, direct current maintains continuous flow. DC arcs don’t self-extinguish—they must be mechanically forced to extinction through magnetic blowout mechanisms and arc chute assemblies.

Conforme a la norma CEI 60947-2, anexo H, Disyuntores de CC deben demostrar su capacidad de corte a su tensión nominal de CC con la constante de tiempo especificada (relación L/R), normalmente 15 ms para aplicaciones fotovoltaicas. Los disyuntores diseñados únicamente para servicio de CA carecen de la capacidad de alargamiento del arco necesaria para la interrupción de faltas de CC, lo que crea riesgos de incendio cuando se aplican incorrectamente en instalaciones solares.

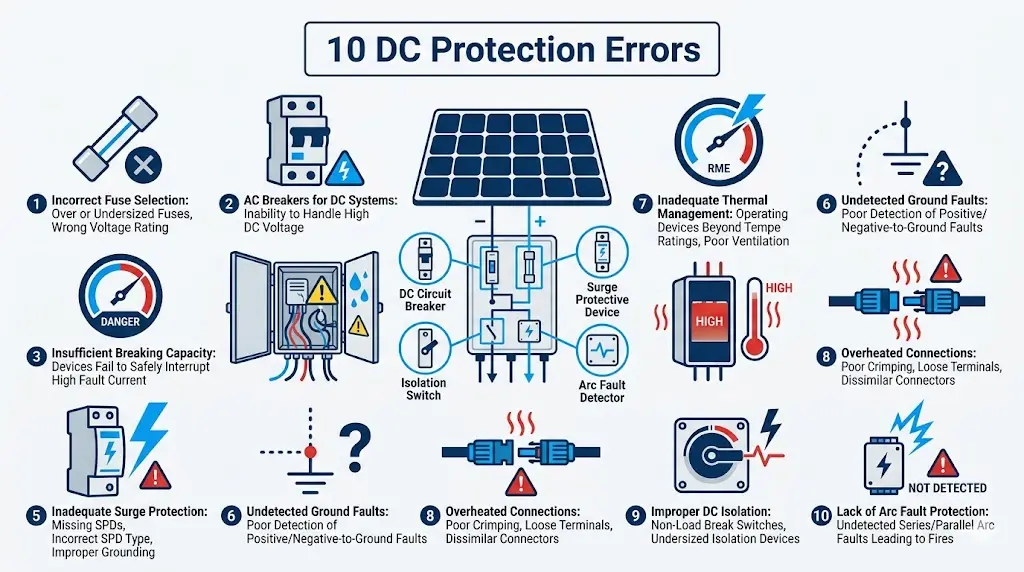

Los diez errores más comunes de la protección de CC

La experiencia sobre el terreno en instalaciones fotovoltaicas comerciales y a escala comercial revela patrones de fallo coherentes:

1. Poder de corte infradimensionado en relación con la corriente de defecto prevista (a menudo superior a 10 kA en grandes conjuntos).
2. Tensión nominal incorrecta: uso de componentes de 600 V CC en sistemas de 1500 V CC.
3. Dispositivos sensibles a la polaridad instalados con conexiones invertidas
4. Dispositivos de protección contra sobretensiones sin corriente de cortocircuito nominal adecuada (Iscpv)
5. Fallos de coordinación fusible-MCB que provocan el funcionamiento del dispositivo aguas arriba.
6. Descenso térmico ignorado en entornos con temperaturas ambiente elevadas superiores a 40 °C
7. Soldadura de contactos por repetidos intentos de interrupción del fallo
8. Interferencias en la detección de fallos de arco provocadas por el ruido de conmutación del inversor
9. Clasificación IP inadecuada para instalaciones de cajas combinadoras en exteriores
10. Etiquetado de desconexión de CC ausente o degradado que crea riesgos de mantenimiento.

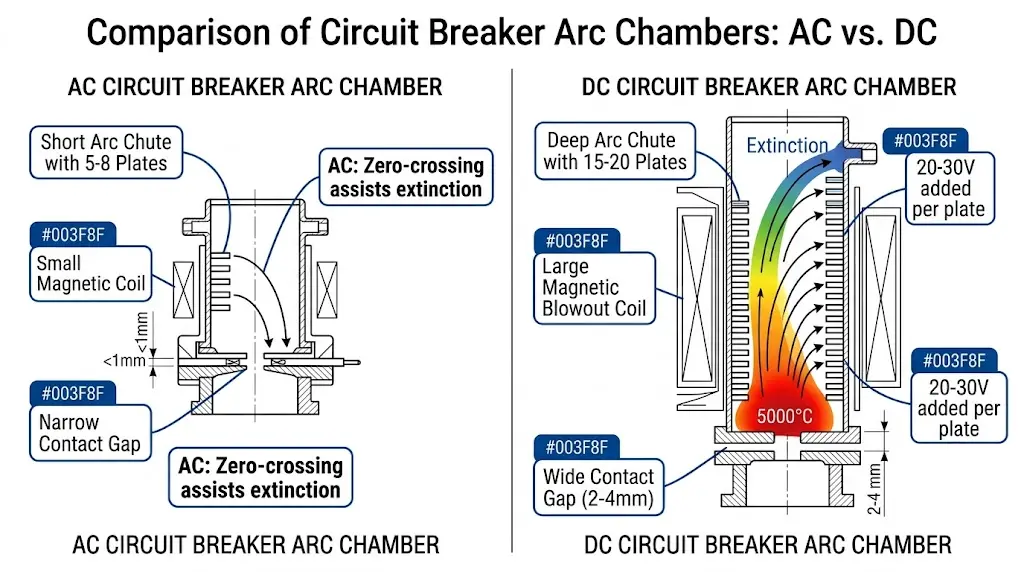

Por qué es más difícil interrumpir los arcos voltaicos de CC que los de CA

Los fallos de arco de CC presentan un reto fundamentalmente diferente porque la corriente continua no tiene un punto de paso por cero natural. En los sistemas de CA que funcionan a 50 Hz o 60 Hz, la corriente pasa por el cero entre 100 y 120 veces por segundo, lo que ofrece oportunidades naturales de extinción. Los sistemas de CC, en particular las configuraciones de inversores de cadena de 1500 V CC que ahora son estándar en las instalaciones a gran escala, deben depender por completo de mecanismos de interrupción diseñados para extinguir arcos sostenidos que alcanzan temperaturas superiores a 5000 °C.

Física de la persistencia del arco de CC

Cuando se produce un fallo en una cadena fotovoltaica, el canal de plasma del arco establece una trayectoria de baja resistencia que la tensión del sistema mantiene continuamente. Las mediciones sobre el terreno de una instalación sobre tejado en Guangdong (2023) revelaron que los arcos de CC ininterrumpidos mantenían una disipación de potencia de 2,8 kW durante más de 45 segundos antes del aislamiento manual, suficiente para inflamar los materiales circundantes y causar daños estructurales.

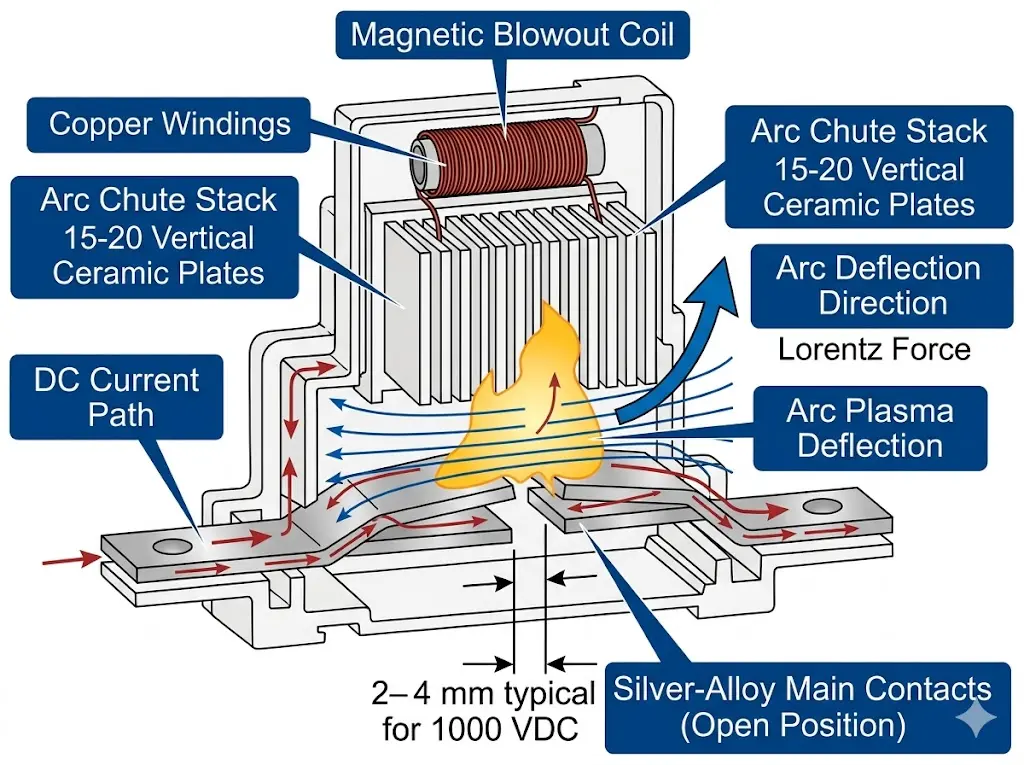

Explosión magnética: El principal mecanismo de interrupción

Interruptores magnetotérmicos de CC y los fusibles de corriente continua fuerzan la extinción del arco mediante mecanismos activos. La tecnología de extinción magnética utiliza imanes permanentes o bobinas electromagnéticas que generan intensidades de campo de 80-150 mT para desviar el arco hacia conductos de arco segmentados. Cada placa del conducto de arco, normalmente de cerámica o acero, añade 20-30 V de tensión de arco. Un conjunto de paracaídas correctamente diseñado con 15-20 placas puede generar una tensión de arco total superior a 1500 V, forzando la corriente a cero incluso sin puntos de cruce naturales.

Por qué falla la protección de CA estándar

La instalación de disyuntores en miniatura de CA en cadenas de CC crea condiciones peligrosas. Los disyuntores de CA carecen de la suficiente profundidad de conducto de arco y fuerza de soplado magnético para la interrupción de CC. El resultado: arco interno sostenido, soldadura por contacto e incendios potenciales en la carcasa.

[Visión experta: Interrupción del arco de CC]
– DC arcs require 1.2–1.5× system voltage across the contact gap for extinction
– Each ceramic arc chute plate adds 20–40 V to total arc voltage
– Magnetic field strength of 80–150 mT is typical for effective arc deflection
– Contact gap distance of 2–4 mm is standard for 1000 VDC rated devices

Fallos de coordinación de fusibles en la protección a nivel de cadena

Los fallos de coordinación de los fusibles representan aproximadamente el 15-20% de los fallos de protección a nivel de cadena en las instalaciones a escala comercial. Cuando los fusibles gPV no se coordinan correctamente con los dispositivos de protección aguas arriba, el resultado va desde disparos molestos hasta eventos catastróficos de arco eléctrico que pueden destruir instalaciones enteras. Cajas de conexiones fotovoltaicas.

La física del funcionamiento de los fusibles gPV

Los fusibles gPV específicos para energía solar (designados según IEC 60269-6) funcionan mediante un mecanismo fundamentalmente diferente al de los fusibles industriales estándar. El elemento fusible debe interrumpir las corrientes de defecto de CC sin cruce por cero de CA, lo que requiere que el elemento genere una tensión de arco suficiente para forzar la corriente a cero. En una aplicación de cadena de 1500 VCC, el fusible debe desarrollar tensiones de arco que superen la tensión del sistema -típicamente de 1,1 a 1,2 veces la tensión nominal- en 5-10 milisegundos.

Durante un proyecto de puesta en servicio en 2023 en un parque solar de 75 MW en Rajastán (India), los fusibles gPV de 15 A mal dimensionados experimentaron valores de I²t de predesconexión de 8-12 A²s, mientras que la I²t de desconexión total alcanzó los 45-60 A²s, valores que superaron los valores nominales de resistencia de los cables de string en 40%.

Parámetros críticos de coordinación

Para coordinar correctamente los fusibles es necesario que coincidan tres parámetros interdependientes:

• The fuse’s I²t (let-through energy) must remain below cable withstand rating, typically 115,000 A²s for 4mm² PV cable
• Minimum fusing current must exceed 1.45 times the string’s maximum power current to prevent nuisance operation
• El poder de corte debe superar la corriente de defecto máxima prevista, que puede alcanzar los 8-12 kA en las grandes instalaciones comerciales.

Según IEC 60269-6, La corriente nominal del fusible debe estar comprendida entre 1,4 × Isc y 2,4 × Isc de la cadena protegida. Los fusibles con una intensidad nominal inferior a 1,4 × Isc experimentan ciclos de fatiga térmica, lo que reduce su vida útil de 25 años a tan solo 3-5 años.

Errores de inversión de polaridad y cableado incorrecto

La inversión de polaridad sigue siendo uno de los errores de protección de CC más insidiosos, que a menudo no se detecta hasta que se produce un fallo catastrófico. Cuando los instaladores conectan cables de CC con los terminales positivo y negativo invertidos, los dispositivos de protección diseñados para salvaguardar el sistema se convierten ellos mismos en el punto de fallo.

En una instalación comercial sobre tejado de 12 MW en la provincia de Guangdong (2023), la polaridad invertida en tres entradas de cadena provocó el fallo de los disyuntores de CC durante un fallo a tierra, lo que provocó daños por arco eléctrico que requirieron la sustitución completa de la caja combinadora y 18 días de inactividad del sistema.

Por qué es importante la polaridad en los dispositivos de protección de CC

Los disyuntores y fusibles de CC están diseñados con geometrías de conductos de arco internos y sistemas de soplado magnético optimizados para una dirección de corriente específica. Cuando se invierte la polaridad, el campo magnético generado durante la interrupción del fallo desvía el arco hacia los contactos en lugar de hacia las canaletas de arco. Esto reduce la capacidad de ruptura en 40-70% y puede hacer que el arco se mantenga en lugar de extinguirse, generando temperaturas superiores a 6000°C dentro de la envolvente.

Situaciones habituales de error de polaridad

La experiencia sobre el terreno revela tres causas principales:

• Errores de cableado a nivel de cadena durante la instalación de los módulos, especialmente en configuraciones bifaciales en las que el tendido de cables resulta complejo.
• Errores de terminación de la caja combinadora cuando convergen varias cadenas bajo presión temporal
• Errores de conexión de la entrada del inversor durante la puesta en marcha cuando se degrada el etiquetado de los cables.

Detección y prevención

La norma IEC 62548 exige la verificación de la polaridad antes de la puesta en tensión. La prevención requiere una verificación sistemática utilizando multímetros para 1500 VCC como mínimo, comprobando cada cadena antes de la conexión a los dispositivos de protección. La instalación de conectores MC4 polarizados con la orientación macho-hembra adecuada proporciona prevención mecánica, aunque estos conectores pueden ser anulados por un montaje de campo incorrecto.

Errores de selección del dispositivo de protección contra sobretensiones

Dispositivos de protección contra sobretensiones fallan en los sistemas fotovoltaicos principalmente por la degradación del varistor después de repetidos eventos de sobretensión o exposición continua a sobretensiones. La norma IEC 61643-11 especifica que los SPD de tipo 2 deben soportar un mínimo de 15 impulsos con una corriente de descarga nominal (normalmente 20 kA para una forma de onda de 8/20 μs) antes de que sea necesario sustituirlos. Las instalaciones en regiones propensas a los rayos suelen agotar la capacidad del SPD en un plazo de 3 a 5 años.

Parámetros de selección del SPD

La selección adecuada de un DOCUP requiere una correspondencia:

• Tensión máxima de funcionamiento continuo (Uc) ≥ 1,2 × Voc máxima del sistema
• Corriente nominal de descarga (In) ≥ 5 kA para instalaciones estándar, ≥ 20 kA para regiones altamente queraunicas.
• Nivel de protección de tensión (Up) por debajo de la tensión soportada de entrada del inversor

Los SPD instalados con Uc por debajo de la Voc del sistema conducen continuamente, lo que provoca el desbordamiento térmico y la destrucción del dispositivo.

Fallos de los dispositivos de control del aislamiento

Los fallos de IMD provocan importantes tiempos de inactividad no planificados cuando los fallos a tierra no se detectan o provocan disparos molestos. El dispositivo de supervisión del aislamiento mide continuamente la resistencia de aislamiento entre los conductores de CC y tierra. En condiciones normales, un campo fotovoltaico que funcione correctamente mantiene la resistencia de aislamiento por encima de 1 MΩ para sistemas de hasta 1000 V CC.

Modos habituales de fallo de los IMD

Surgen tres patrones principales de fracaso:

Desviación de la medición se produce cuando las resistencias de referencia internas envejecen o la contaminación ambiental afecta a los circuitos de detección. Los sistemas en entornos costeros expuestos a niebla salina muestran una deriva acelerada, que a veces supera la desviación de ±15% en 3 años.

Falsa activación se debe a condiciones transitorias durante el arranque por la mañana, cuando la condensación del rocío reduce temporalmente la resistencia del aislamiento superficial. Las matrices de módulos bifaciales experimentan este fenómeno con mayor frecuencia debido al aumento de la superficie expuesta.

Ceguera de detección se produce cuando el IMD no identifica las faltas a tierra genuinas, en particular las faltas de alta impedancia por debajo de 300 Ω que se desarrollan gradualmente a través de la rotura del aislamiento del cable.

La verificación periódica de la calibración del IMD cada 12 meses, combinada con la comprobación manual periódica de la resistencia del aislamiento mediante un megóhmetro de 1000 VCC, garantiza una protección fiable contra los fallos a tierra.

[Visión experta: Detección de fallos a tierra]
– Minimum insulation resistance: 1 MΩ for ≤1000 VDC systems, 40 kΩ × system voltage for 1500 VDC
– IMD signal injection frequency: typically 2–20 Hz to avoid DC interference
– High-impedance fault threshold: faults below 300 Ω often escape detection
– Recommended calibration interval: 12 months minimum

Fallos de aislamiento a nivel de cadena

Falta de Interruptores-seccionadores de CC at string level creates maintenance safety hazards. Fuses protect against faults but don’t provide safe isolation for maintenance. When a technician replaces a module with the string still energized from parallel strings through the combiner, serious injury risk exists.

Los interruptores seccionadores de CC a nivel de cadena proporcionan capacidad visible de interrupción y bloqueo/etiquetado. NEC 690.15 requiere medios de desconexión para cada circuito fuente [VERIFICAR NORMA: confirmar la aplicabilidad de la edición actual]. Muchas instalaciones se basan únicamente en la desconexión de CC del inversor, dejando el lado de la matriz energizado durante el mantenimiento.

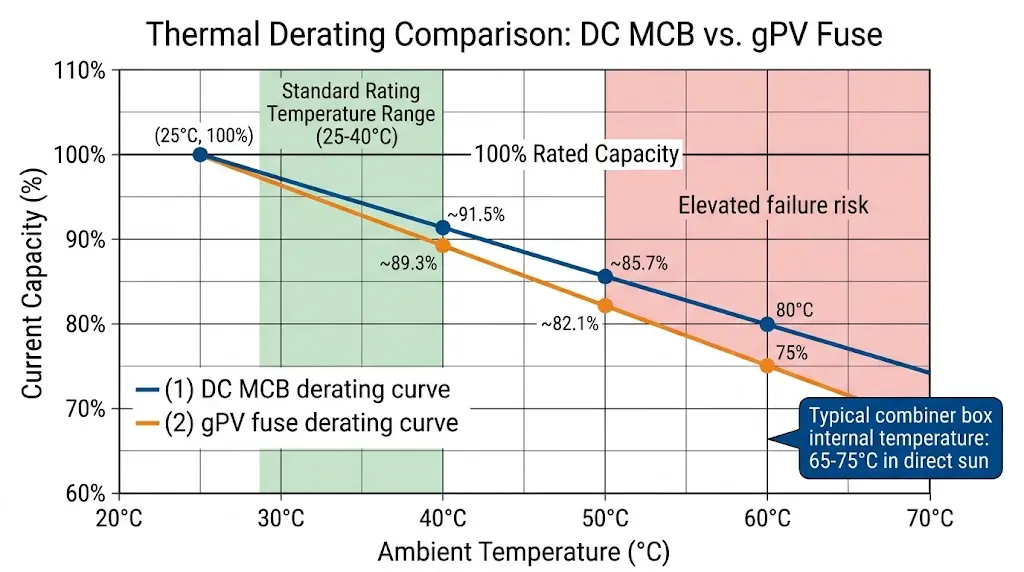

Se ignora el derrateo térmico en ambientes calurosos

Las cajas combinadoras expuestas al sol directo pueden alcanzar temperaturas ambiente internas de 65-75°C. Los valores nominales de corriente de los fusibles y disyuntores suponen una temperatura ambiente de 25-40°C. La capacidad cae 15-25% a temperaturas elevadas.

Una instalación de montaje en suelo en Gansu especificaba fusibles de 20 A para cadenas de 18 A. En verano, las temperaturas de la caja del combinador superaron los 60 °C, lo que redujo la capacidad de los fusibles a aproximadamente 16 A. Durante los picos de producción se producían explosiones diarias. Las soluciones incluyen sobredimensionar los fusibles/interruptores o mejorar la ventilación y el sombreado de la caja.

Solve DC Protection Errors with Sinobreaker’s Expert Support

Los errores de protección de CC exigen una atención inmediata: cada hora de fallos sin resolver cuesta a los propietarios del sistema aproximadamente $15-45 por kW en ingresos de generación perdidos. Tanto si se trata de solucionar fallos de detección de fallos de arco, sustituir fusibles de CC subdimensionados o actualizar la protección de cadenas para sistemas de 1500 V CC, la colaboración con especialistas experimentados en dispositivos de protección acelera la resolución.

Por qué elegir Sinobreaker

Our technical team has supported fault diagnosis and device selection across 200+ utility-scale PV installations throughout Asia-Pacific and Middle East markets since 2018. Sinobreaker’s DC circuit breaker and fuse product lines are designed specifically for photovoltaic applications, with breaking capacities rated to IEC 60947-2 standards and voltage ratings up to 1500 VDC.

Póngase en contacto con nuestro equipo de ingeniería de aplicaciones para obtener asesoramiento técnico sobre la selección de dispositivos de protección de CC, recomendaciones de sustitución de componentes averiados y análisis de fallos específicos del sistema. Nuestros ingenieros suelen responder en 24 horas con recomendaciones detalladas adaptadas a los parámetros de su instalación.

Preguntas frecuentes

¿Por qué se disparan los disyuntores de CC sin que haya ningún fallo visible en el sistema fotovoltaico?

Los disparos molestos suelen deberse a una capacidad de corte insuficiente, a una reducción térmica a temperaturas ambiente superiores a 40 °C o a transitorios de tensión durante cambios rápidos de irradiación. Compruebe que los valores nominales de los disyuntores incluyen un margen adecuado por encima de las condiciones de funcionamiento reales.

¿Con qué frecuencia deben inspeccionarse los fusibles fotovoltaicos en las instalaciones solares comerciales?

Inspección visual cada 12 meses como mínimo, con imágenes térmicas recomendadas durante los periodos de máxima generación. Los fusibles que funcionan por encima de la corriente nominal 80% se degradan continuamente con mayor rapidez, y las tasas de fallo aumentan 3,2 veces cuando la temperatura ambiente supera constantemente los 45 °C.

¿Qué hace que los dispositivos de protección contra sobretensiones fallen prematuramente en los sistemas fotovoltaicos?

Degradación del varistor tras sobretensiones repetidas o exposición continua a sobretensiones cuando la tensión máxima de funcionamiento continuo (Uc) se fija por debajo de la Voc real del sistema. Las instalaciones en regiones propensas a los rayos suelen agotar la capacidad del SPD en 3-5 años.

¿Pueden los dispositivos de protección de CC subdimensionados provocar riesgos de incendio en los paneles solares?

Los dispositivos de protección clasificados por debajo de los niveles reales de corriente de defecto no pueden interrumpir eficazmente los arcos. Los arcos de CC que mantienen más de 300 W durante más de 2 segundos generan suficiente energía térmica para inflamar los materiales circundantes. Seleccione dispositivos con un poder de corte superior a la corriente de defecto prospectiva máxima calculada con un margen mínimo de 25%.

¿Cómo verifico la polaridad correcta antes de energizar una nueva cadena fotovoltaica?

Utilice un multímetro con capacidad mínima de 1500 VCC para medir la tensión en cada salida del ramal antes de conectarlo a los dispositivos de protección. Compruebe que los terminales positivo y negativo coinciden con el etiquetado de la caja combinadora. Los conectores MC4 polarizados proporcionan prevención mecánica pero requieren la verificación del montaje correcto en campo.

¿Qué valores de resistencia de aislamiento indican un fallo a tierra en desarrollo?

Para sistemas de hasta 1000 VDC, una resistencia de aislamiento por debajo de 1 MΩ justifica una investigación. Para sistemas de 1500 VCC, el umbral es de aproximadamente 60 kΩ. Las mediciones de tendencias a lo largo del tiempo revelan una degradación gradual antes del desarrollo completo del fallo.

¿Cuándo deben sustituirse los dispositivos de protección de CC en las instalaciones fotovoltaicas antiguas?

Los sistemas que se aproximan a los 10-15 años justifican una evaluación exhaustiva de los dispositivos de protección. Los ciclos de conmutación acumulados y la exposición ambiental reducen progresivamente el rendimiento de interrupción. Sustituya los dispositivos que muestren un aumento de la resistencia de contacto superior a 20% con respecto al valor de referencia o una degradación visible del conducto de arco.
