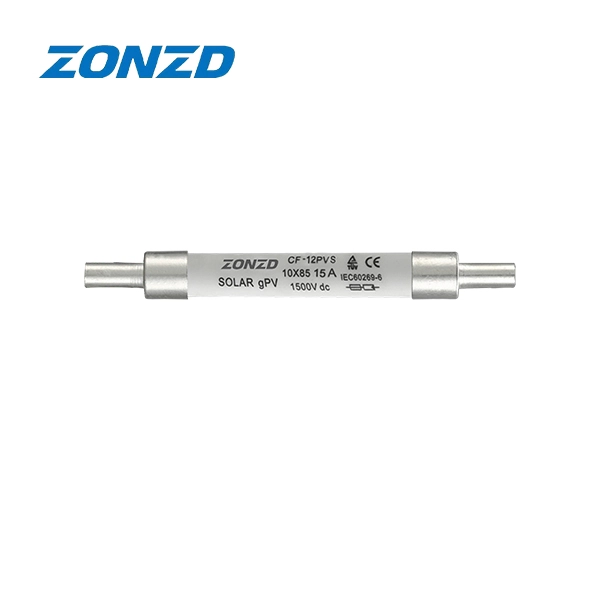

10x85mm 2~32A1500VDC 50kA Fusibles Solares CFPV PV

La serie de fusibles solares CFPV PV de 10x85mm 2~32A1500VDC 50kA está diseñada específicamente para sistemas de generación de energía solar fotovoltaica (PV), proporcionando una protección fiable con una tensión nominal alta de hasta 1500V CC y una corriente nominal de hasta 50A. Estos fusibles son ideales para conectar con paneles fotovoltaicos y baterías para salvaguardar los sistemas de caudal variable ofreciendo protección contra cortocircuitos en estaciones fotovoltaicas y sistemas de generación de energía. Con una impresionante capacidad de corte de 50 kA, esta serie de fusibles es un componente esencial para garantizar la seguridad y la eficiencia de las aplicaciones de energía solar.

Características principales

• Compatibilidad con alta tensión: Soporta hasta 1500V DC, cumpliendo los requisitos de los sistemas solares de alto voltaje.
• Amplia gama de corrientes: Corriente nominal de 2 A a 32 A, con opciones de hasta 50 A, para adaptarse a diversas aplicaciones fotovoltaicas.
• Excepcional capacidad de rotura: Con un poder de corte nominal de 50 kA, proporciona una protección fiable contra cortocircuitos.
• Cumplimiento de la clase GPV: Certificado como Clase GPV (Fusible Fotovoltaico), conforme a las normas IEC 60269-6, específico para la protección fotovoltaica.
• Tiempo de respuesta rápido: Una constante de tiempo de 1-3 ms garantiza una protección rápida y eficaz del circuito.



Características eléctricas

Esta es la tabla de parámetros para el Fusible serie EDFH 1500V basándose en la información facilitada:

Número de serie	Modelo	Corriente nominal (A)	Pérdida de potencia (vatios) a 0,8In	Pérdida de potencia (vatios) a 1,0In	Integral de energía previa al arco I²t (A²s)	Integral de energía total I²t (A²s)
1	1500VDC/10X85/2A	2	1.7	3.20	4	8
2	1500VDC/10X85/3A	3	1.77	3.32	6	11
3	1500VDC/10X85/4A	4	1.69	3.19	8	14
4	1500VDC/10X85/5A	5	1.71	3.22	11	22
5	1500VDC/10X85/6A	6	1.73	3.25	15	30
6	1500VDC/10X85/8A	8	1.79	3.36	9	55
7	1500VDC/10X85/10A	10	1.99	3.74	10	98
8	1500VDC/10X85/12A	12	2.28	4.95	12	120
9	1500VDC/10X85/15A	15	2.63	4.95	14	170
10	1500VDC/10X85/16A	16	2.69	5.06	16	190
11	1500VDC/10X85/20A	20	3	5.65	24	260
12	1500VDC/10X85/25A	25	4.35	7.9	34	400
13	1500VDC/10X85/30A	30	4.68	8.5	50	500
14	1500VDC/10X85/32A	32	5.01	9.1	54	550



Escenarios de aplicación

10x85mm 2~32A1500VDC 50kA CFPV PV Solar Fuses es ideal para su uso en:

• Sistemas de generación de energía solar: Protege las instalaciones fotovoltaicas aislando los fallos y evitando daños a los equipos conectados.
• Paneles FV y conexiones de baterías: Ofrece protección de corriente estable para sistemas de carga de baterías conectados a paneles fotovoltaicos.
• Estaciones fotovoltaicas: Esencial para gestionar la seguridad y fiabilidad de las centrales fotovoltaicas con altas corrientes de fallo.

Estos fusibles son una opción fiable para aplicaciones fotovoltaicas solares, ya que proporcionan una mayor protección, durabilidad y seguridad para una generación de energía solar duradera.
